Вентилятор Ziehl-Abegg ER50C взрывозащищенный

Мы продаем знания, а уже потом железо. Консультирование и подбор аналогов Ziehl-abegg по характеристикам, рабочей точке. Аналоги от других производителей.

1. Описание серии ER50C взрывозащищенное исполнение

• Количество лопаток: 7
• Корпус из оцинкованной листовой стали
• Типоразмеры с 250 по 1000.
• Трехфазный электродвигатель в герметичном корпусе с взрывозащитой типа Ex de IIC T4. Оснащен защитой от перегрева на основе трех термисторов (PTC), встроенных в обмотки электродвигателя, и одного термистора (PTC), установленного в соединительной коробке электродвигателя и обеспечивающего  его отключение согласно классу эффективности IE1.
• Макс. допустимая температура перемещаемой среды: +40 °C;
• Мин. допустимая температура перемещаемой среды: -20 °C;
• В качестве устройства защиты следует использовать устройство U-EK230E, предназначенное для защиты взрывозащищенных электродвигателей и снабженное маркировкой Ex II (2)G 03 ATEX 3045;
• Возможна поставка гибких соединительных вставок взрывозащищенного исполнения, соответствующих требованиям ATEX 95;
• Класс нагревостойкости изоляции F (155 °С);
• Рабочее колесо статически и динамически сбалансировано;
• Устройство защиты двигателя от перегрузки;
• Регулирование скорости вращения с помощью преобразователя частоты;
• Монтажное положение: ER-C горизонтально.

По запросу:

• Вентиляторы могут быть оснащены преобразователями частоты.
• Повышенная защита от коррозии.

Описание
В соответствии с директивой 94/9/EG (ATEX 95, предыдущее краткое обозначение ATEX 100a) рабочие колеса радиальных вентиляторов RH..C и бескорпусные вентиляторы ER..C взрывозащищенного исполнения (поставляются только со стальным рабочим колесом) относятся к группе оборудования II,  категории оборудования 2G или 3G, группе взрывоопасности IIB и могут применяться во взрывоопасных зонах 1 и 2.

Они предназначены для использования в качестве компонентов воздухообрабатывающих агрегатов и приточно-вытяжных систем вентиляции. Данные изделия должны вводиться в эксплуатацию только после того, как они будут установлены согласно назначению и оснащены защитными приспособлениями.

4. Габаритные и присоединительные размеры ER50C

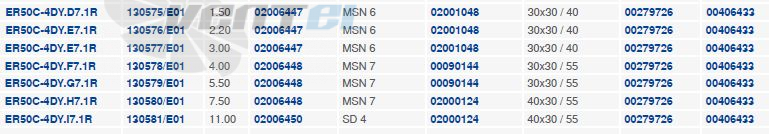

3. Сводная таблица размеров

5. Инструкции руководства по монтажу и по эксплуатации

	Краткое руководство инструкция по монтажу и эксплуатации сери ER-C - Русский
	Краткое руководство AM-PREMIUM регулировочный модуль ECblue - Русский
	Краткое руководство AM-MODBUS коммуникационный модуль ECblueнн - Русский
	Обзор продукции Ziehl-abegg - English
	Рабочее колесо Cpro - легкое, устойчивое, прочное, тихое и эффективное. - Русский

6. Расшифровка наименования
