Вентилятор Ebmpapst R3G630-AA12-13 центробежный EC

R3G630-AA12-13 поставки и подбор по характеристикам

	Каталог радиальных вентиляторов 2007 - Русский
	Каталог радиальных вентиляторов Blowers AC EC 2011 - Eng
	Каталог радиальных вентиляторов Radical 2013 - Eng
	Каталог радиальных вентиляторов Radipac EC 2013 - Русский

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа

Описание R3G630-AA12-13:

-Материал: корпус статора и блока электроники выполнен из алюминия, литого под давлением, ротор – из листовой стали (черного цвета, покрытый KTL), рабочее колесо – из листового алюминия (лазерная сварка).
- Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, RS485 ebmBUS, реле аварий ного сигнала, встроенный PIDрегулятор, блок питания для датчика, вход для датчика 0 – 10 В или 4 – 20 мА, выход для подчиненного устройства 0 – 10 В, PFC (контроллер последовательности команд) (пассивный), система плавного пуска, устройство определения понижения сетевого напряжения, ограничитель тока двигателя, защита от выпадения фазы, защита от перегрева электроники и двигателя, защита от блокировки двигателя.
- Класс защиты: IP54 по DIN VDE0470, часть 1 (EN 60 529) категория 2.
- Класс изоляции: "F".
- Монтажное положение и отверстия для слива конденсата: вал в горизонтальном положении или ротором вниз – стандарт, ротором вверх – по запросу.
- Сертификаты: UL, СЕ, ГОСТ, УкрСЕПРО; VDE, ССС – для переменного напряжения 380 – 480 В.

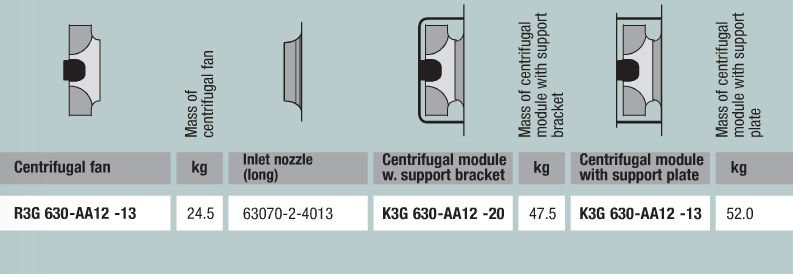

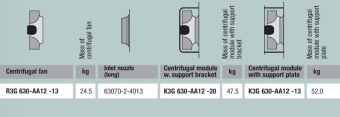

Технические характеристики R3G630-AA12-13

График подбора рабочей точки

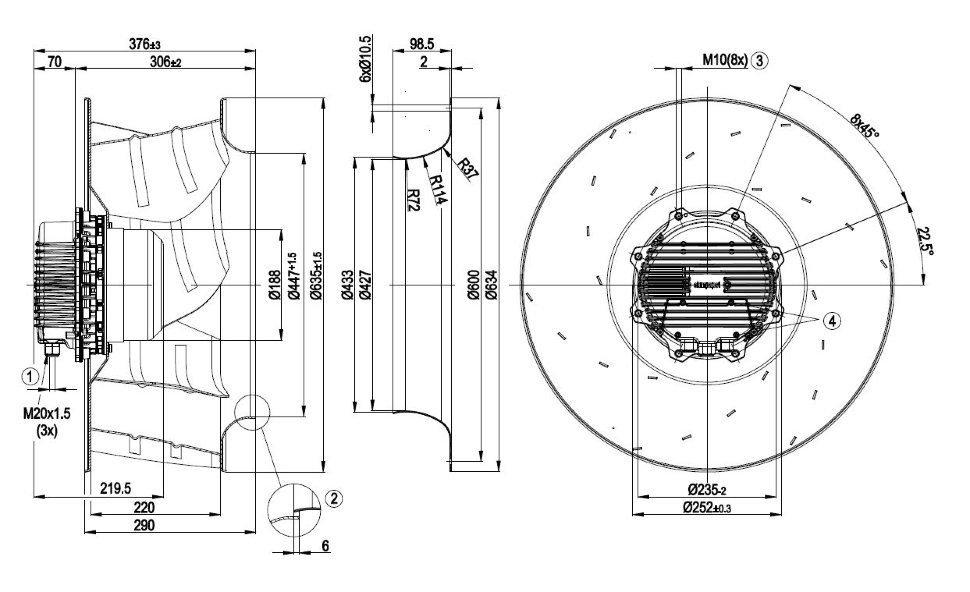

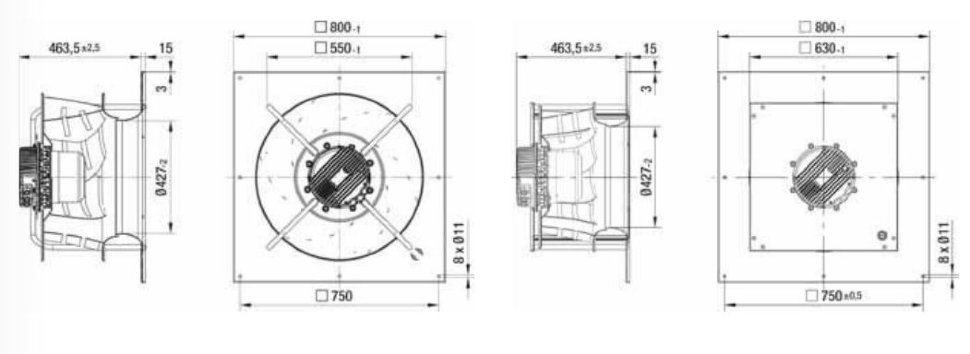

Габаритные размеры

Расшифровка наименования

1) Тип

D - Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
