Вентилятор Ebmpapst R1G220-AB35-B7 центробежный EC
- Описание
- Характеристики
- Задать вопрос
-
Описание

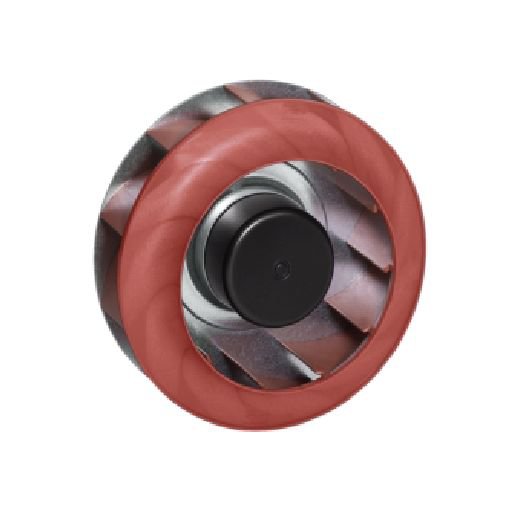

R1G220-AB35-B7 EC центробежный вентилятор, назад загнутые лопатки
Тех описание Ebmpapst R1G220-AB35-B7 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R1G220-AB35-B7:
- Класс защиты: IP 44
- Класс изоляции: "B"

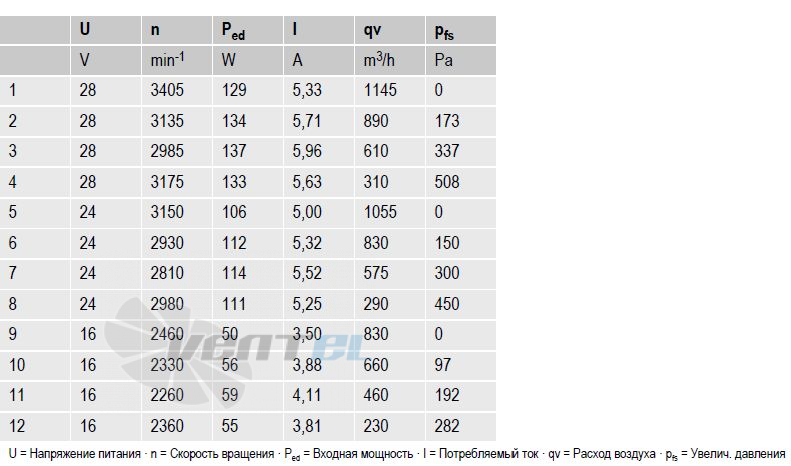

Рабочие параметры вентилятора R1G220-AB35-B7
Тип R1G220-AB35-B7 Мотор M1G074-BF Номинальное напряжение 24 Ном. диапазон напряжения 16-28 Скорость вращения min-1 3150 Входная мощность W 106 Потребляемый ток A 5,0 Мин. темп. окр. среды °C -40 Макс. темп. окр. среды °C 60 Техническое описание R1G220-AB35-B7
Вес 1,5 kg Размер двигателя 220 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал рабочего колеса Полимер PA, круглая листовая заготовка с лакокрасочным покрытием черного цвета Количество лопастей 11 Направление вращения Справа, вид на ротор Степень защиты IP 44 Класс изоляции B Класс защиты от влажности F5 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Технические характеристики – Выход по частоте вращения
– Ограничение тока э/двигателя
– Плавный пуск

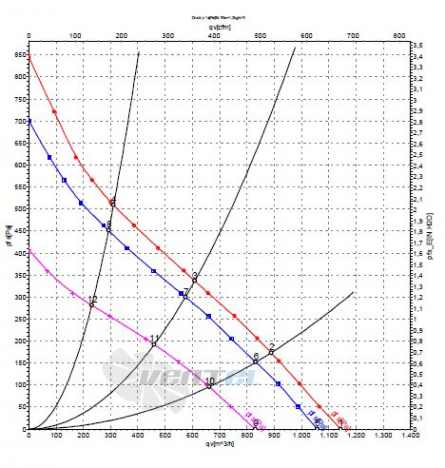

– Управляющий вход 0-10 VDC/ШИМЗащита двигателя Защита от неправильной полярности и блокировки Вывод кабеля подключения Разл. График рабочей точки

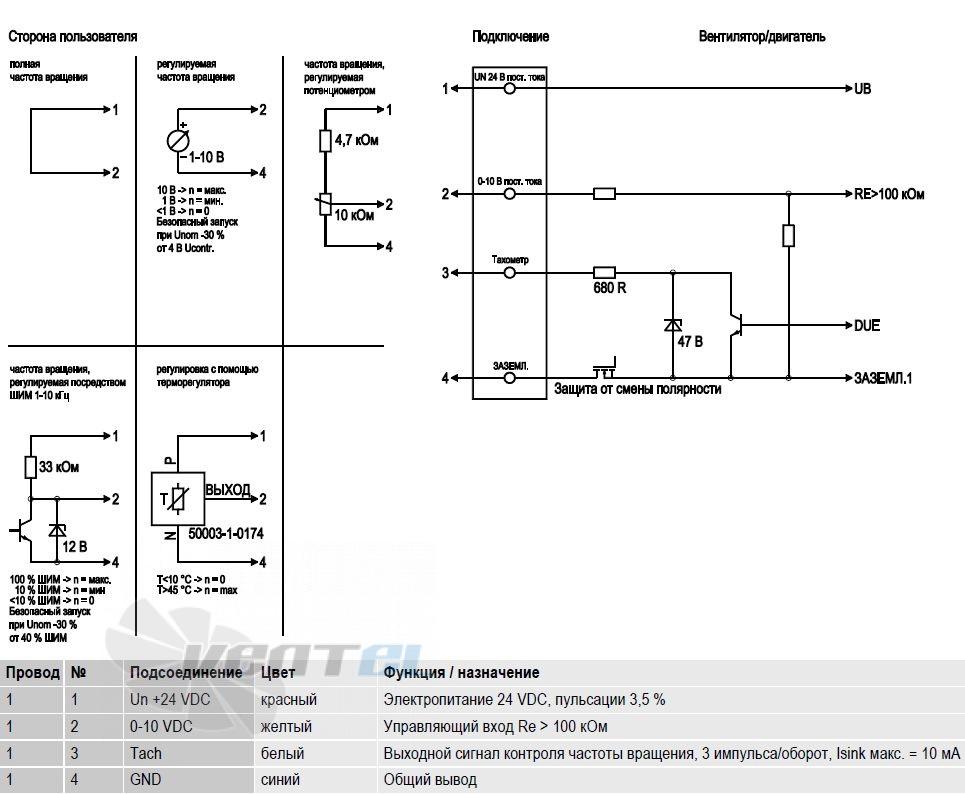

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 1.5 Конструкция Радиальные Типоразмер, мм 220 Сила тока, A 5 Производительность, м3/ч 1145 Питание, В 24 Частота вращения, об/мин 3150 Мощность, кВт 0.106 Тип вентилятора, AC/DC DC постоянного тока Производительность, CFM 673.5 Мощность, W 106 -
