Вентилятор Ebmpapst K3G500-AG06-07 энергосберегающий
- Описание
- Характеристики
- Задать вопрос
-
Описание
K3G500-AG06-07 поставки и подбор по характеристикам
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
Описание K3G500-AG06-07:
- Материал: корпус статора и блока электроники выполнен из алюминия, литого под давлением, ротор – из листовой стали (черного цвета, покрытый KTL), рабочее колесо – из листового алюминия.
- Техническое оснащение: управляющий вход 0 – 10 В DC / ШИМ, RS485 ebmBUS, реле аварий ного сигнала, встроенный PIDрегулятор, блок питания для датчика, вход для датчика 0 – 10 В или 4 – 20 мА, выход для подчиненного устройства 0 – 10 В, PFC (контроллер последовательности команд) (пассивный), система плавного пуска, устройство определения понижения сетевого напряжения, ограничитель тока двигателя, защита от выпадения фазы, защита от перегрева электроники и двигателя, защита от блокировки двигателя.
- Класс защиты: IP54 по DIN VDE0470, часть 1 (EN 60 529) категория 2.
- Класс изоляции: "F".
- Монтажное положение и отверстия для слива конденсата: вал в горизонтальном положении или ротором вниз – стандарт, ротором вверх – по запросу.
- Сертификаты: UL, СЕ, ГОСТ, УкрСЕПРО; VDE, ССС – для переменного напряжения 380 – 480 В.Рабочие параметры вентилятора K3G500-AG06-07

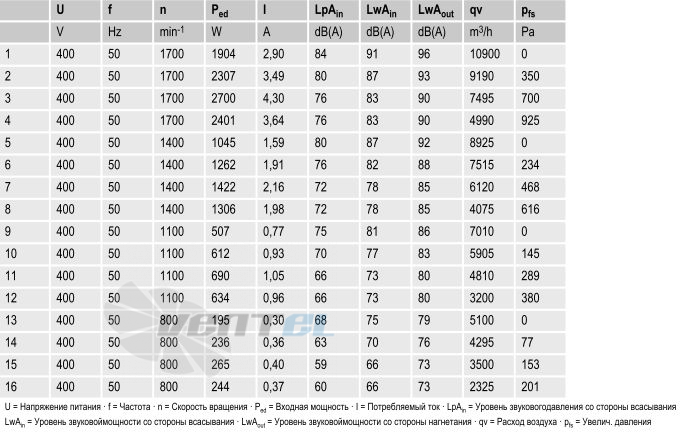

Тип K3G500-AG06-07 Мотор M3G150-FF Фаза 3~ Номинальное напряжение VAC 380-400 Частота Hz 50/60 Метод опред. данных мн Скорость вращения min-1 1700 Входная мощность W 2700 Потребляемый ток A 4,3 Мин. темп. окр. среды °C -40 Макс. темп. окр. среды °C 60 Общий КПД % 57,8 Класс эффективности N 64 Входная мощность kW 2,58 Расход воздуха m?/h 6510 Увелич. давления Pa 780 Скорость вращения min-1 1715 Техническое описание K3G500-AG06-07
Вес 40 kg Размер двигателя 500 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал клемной коробки Алюминиевое литье, с лакокрасочным покрытием черного цвета Материал лопастей Алюминиевая пластина Материал диффузора Листовая сталь, оцинкованная горячим способом Количество лопастей 9 Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F4-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,

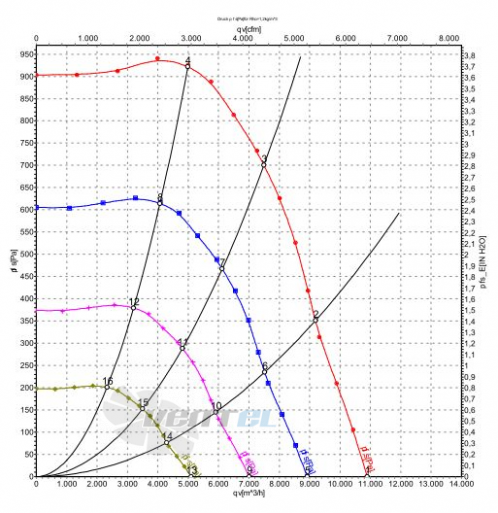

TN-система)3,5 mA График рабочей точки

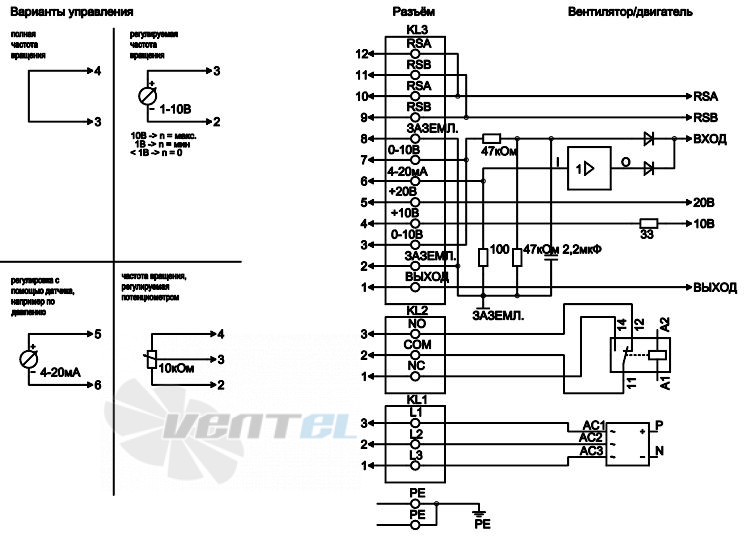

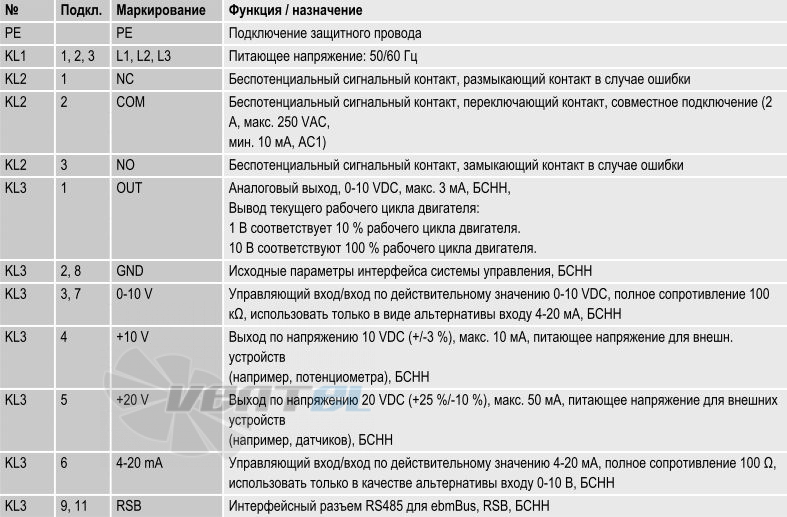

Схема электрического подключения
Расшифровка наименования
1) Тип
D - Центробежный вентилятор двухстороннего всасывания
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
-
Характеристики
Вес, кг. 40 Типоразмер, мм 500 Уровень шума, dB/A 84 Сила тока, A 4.3 Производительность, м3/ч 11000 Частота, Гц 50 Питание, В 400 Частота вращения, об/мин 1700 Мощность, кВт 2.7 Давление, Pa 900 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 6470.6 Мощность, W 2700 -
