Вентилятор Ebmpapst R2E190-RA26-20 центробежный

R2E190-RA26-20 AC рабочее колесо

	Тех описание Ebmpapst R2E190-RA26-20 - EN
	Каталог ралиальных вентиляторов 2007 - Русский
	Каталог ралиальных Blowers АС EC - 2011 - English

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора рабочих колес R2E190-RA26-20:

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном сопротивлении
• Напряжение питания – постоянное и переменное (1– фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

• Класс защиты: IP 44
• Класс изоляции: "B"

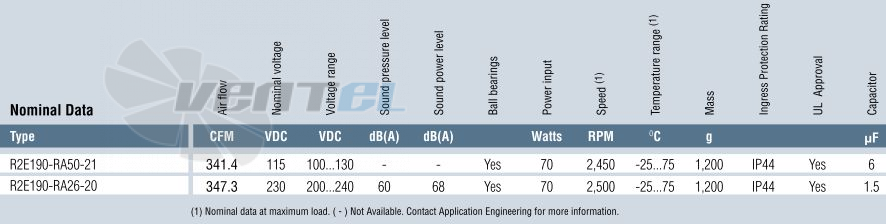

Рабочие параметры вентилятора R2E190-RA26-20

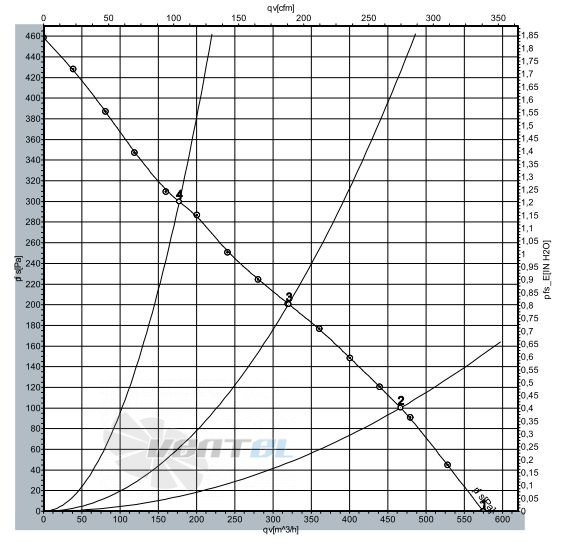

График рабочей точки R2E190-RA26-20

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
