Вентилятор Ebmpapst R2E180-AS77-05 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
R2E180-AS77-05 AC рабочее колесо
Тех описание Ebmpapst R2E180-AS77-05 - RU Инструкция по эксплуатации R2E180-AS77-05 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R2E180-AS77-05:
- Класс защиты: IP 44
- Класс изоляции: "B"

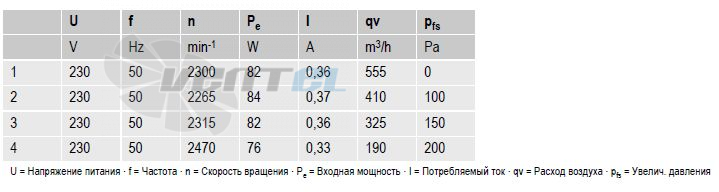

Рабочие параметры вентилятора R2E180-AS77-05
Тип R2E180-AS77-05 Мотор M2E068-BF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Скорость вращения min-1 2300 Потребляемая мощность [Вт] 82 Потребляемый ток A 0,36 Макс. противодавление Pa 5 Макс. темп. окр. среды °C 40 Напряжение конденсатора в VDB 450 Техническое описание R2E180-AS77-05
Вес 1,37 kg Размер двигателя 180 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал рабочего колеса Пластик ПА, черный Количество лопастей 16 Направление вращения По часовой стрелке, глядя на ротор Степень защиты IP 44 Класс изоляции B Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Вал расположен горизонтально или ротор снизу;
ротор сверху по запросуОтверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя Реле контроля температуры (TW) с внутренней разводкой Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

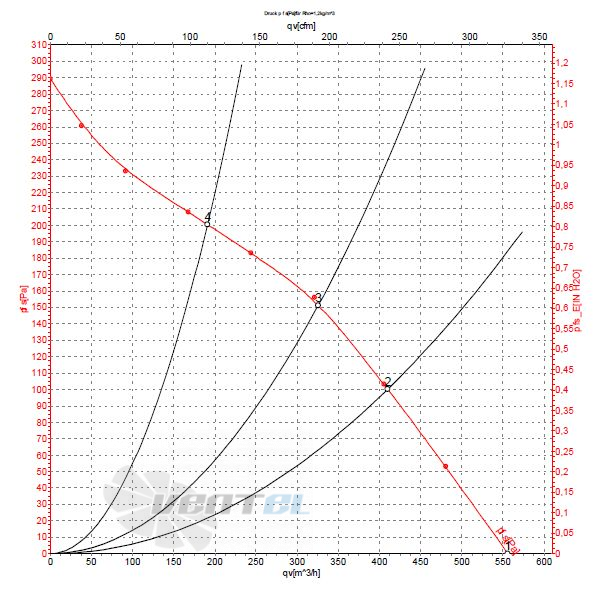

подключен стороной заказчика)График рабочей точки

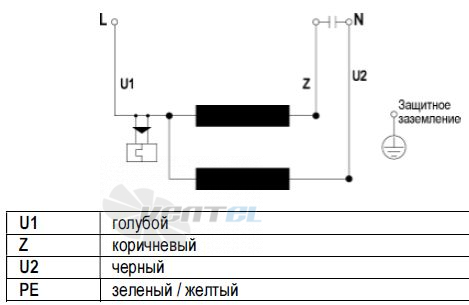

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 1.37 Конструкция Радиальный Типоразмер, мм 180 Сила тока, A 0.36 Производительность, м3/ч 555 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 2300 Мощность, кВт 0.082 Давление, Pa 200 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 326.5 Мощность, W 82 -
