Вентилятор Ebmpapst G3G140-AW21-12 центробежный EC

G3G140-AW21-12 поставки и подбор по характеристикам

	Каталог радиальных вентиляторов 2007 - Русский
	Каталог радиальных вентиляторов Blowers AC EC 2011 - Eng
	Каталог радиальных вентиляторов Radical 2013 - Eng
	Каталог радиальных вентиляторов Radipac EC 2013 - Русский

Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа

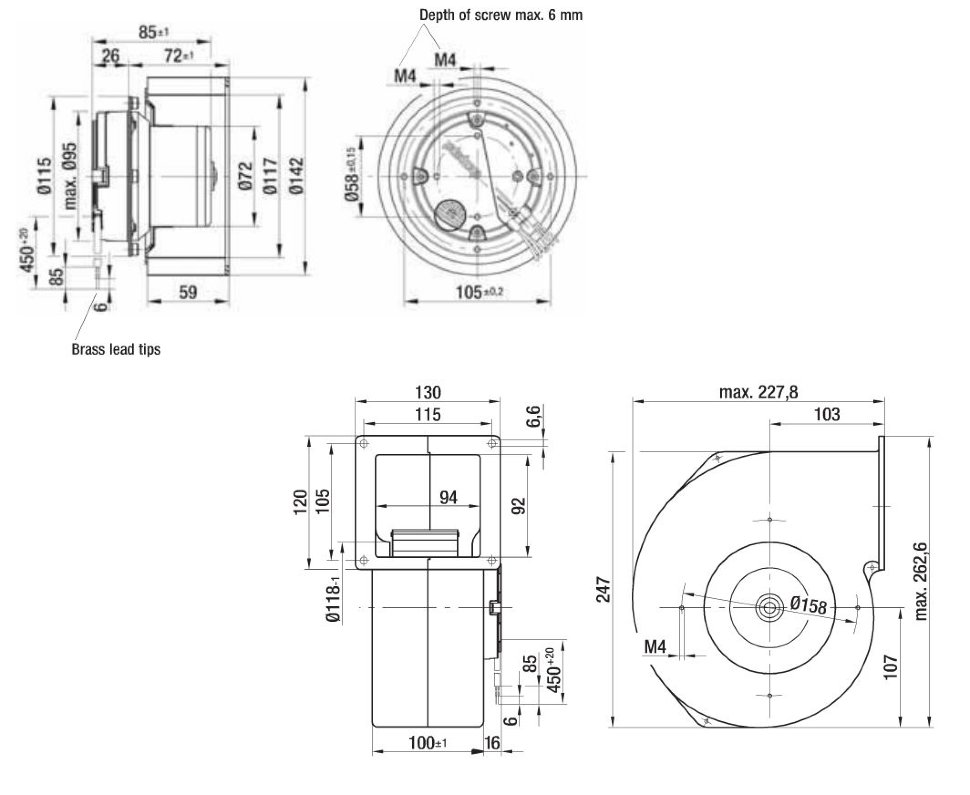

Описание G3G140-AW21-12:

- Материал: спиральный корпус изготовлен из алюминия, литого под давлением, рабочее колесо из PP40TV.
- Кабельный ввод: может быть разным.
- Техническое оснащение: управляющий вход 0 – 10 В / ШИМ, таховывод, выход для потенциометра 10 В.
- Направление вращения: вправо.
- Класс защиты: IP44.
- Монтажное положение и отверстия для слива конденсата: без отверстий для слива конденсата монтажное положение любое.
- Сертификаты: UL, CSA, VDE, CE, CCC, ГОСТ и УкрСЕПРО.

Технические характеристики G3G140-AW21-12

График подбора рабочей точки

Расшифровка наименования

1) Тип

D - Центробежный вентилятор двухстороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
