Вентилятор Ebmpapst R2E180-CB28-01 центробежный

R2E180-CB28-01 AC рабочее колесо

Тех описание Ebmpapst R2E180-CB28-01

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Описание Ebmpapst R2E180-CB28-01

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество шт.
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

• Класс защиты: IP 44 (учесть положение при монтаже и наличие отверстий для слива конденсата)
• Класс изоляции: "B"
• Защита двигателя: температурный предохранитель с выведен

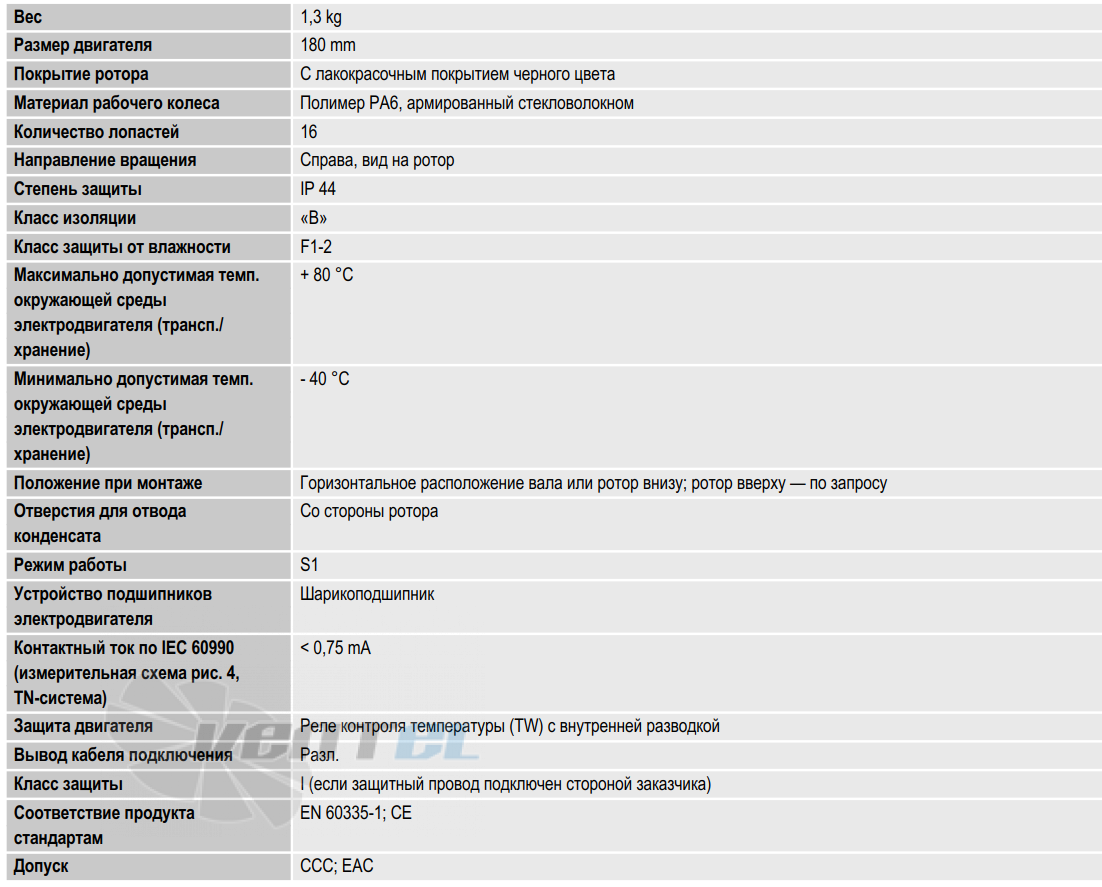

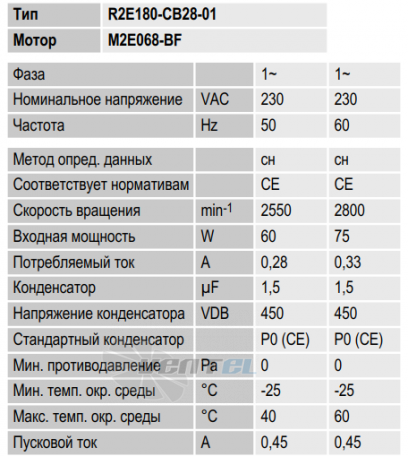

Рабочие параметры Ebmpapst R2E180-CB28-01

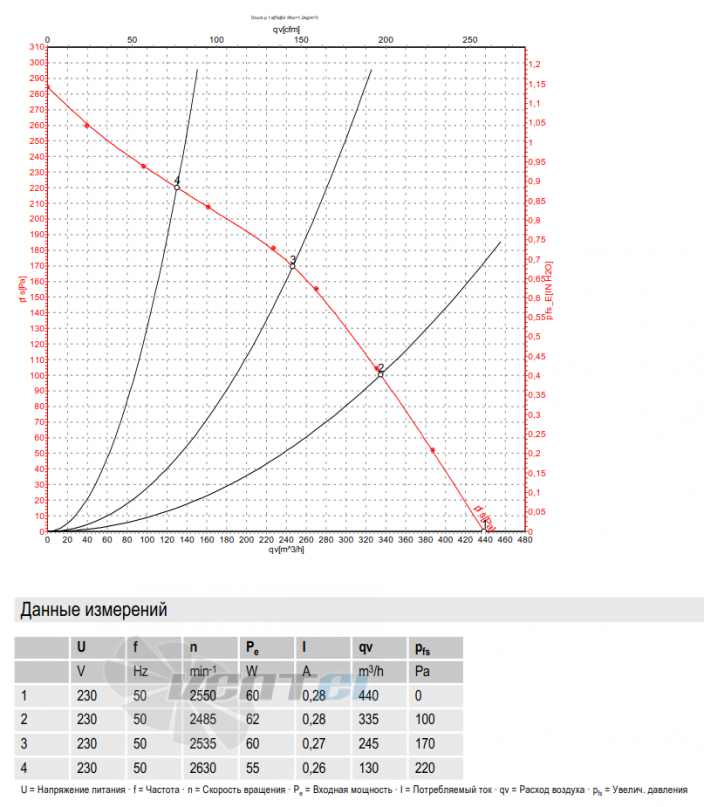

График рабочей точки

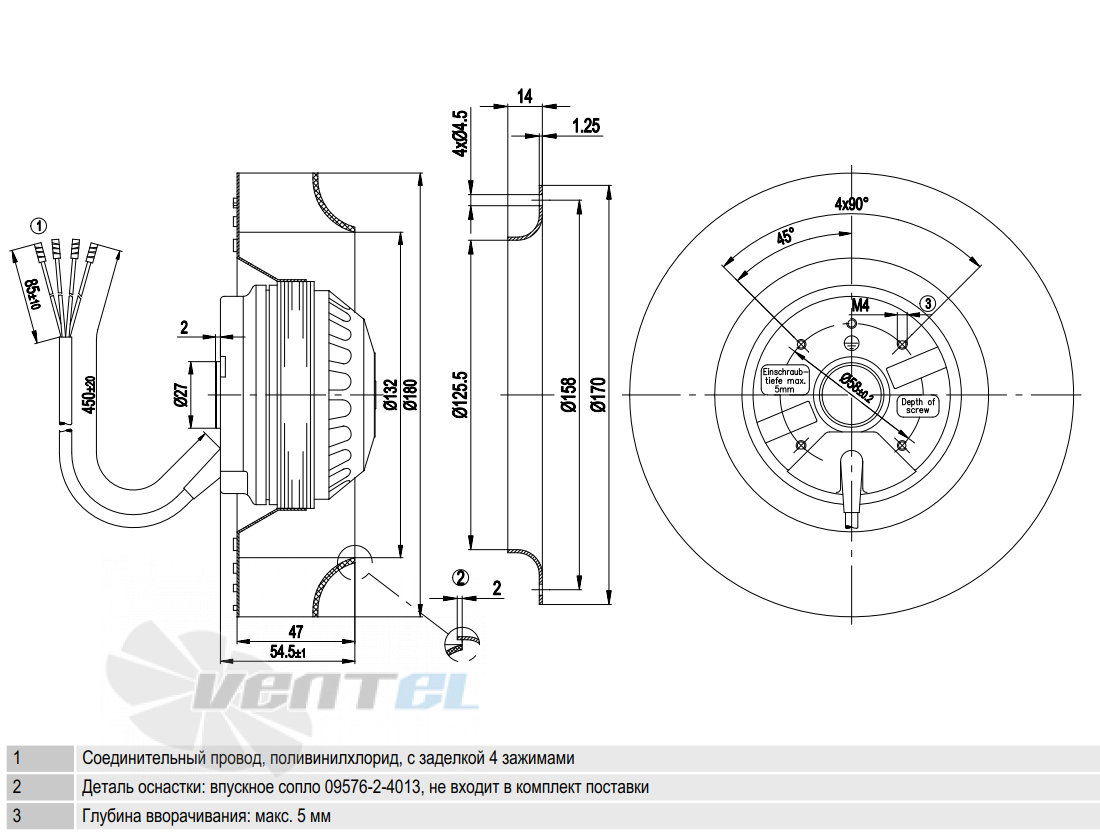

Габаритные размеры

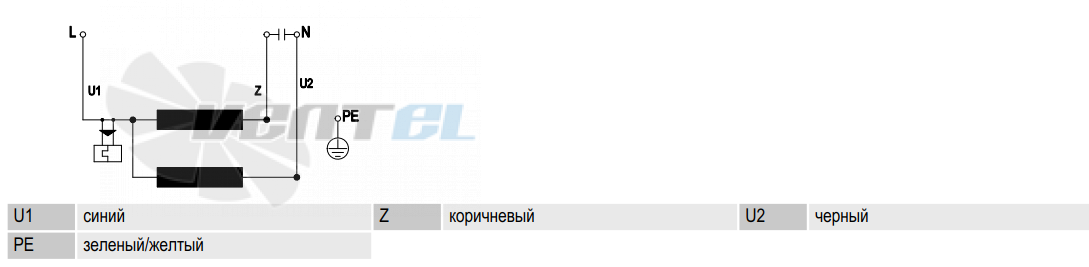

Схема электрического подключения

Расшифровка наименования

Тип

• A - осевой вентилятор
• S - осевой вентилятор с защитной решеткой
• W - осевой вентилятор со стеновым колесом
• R - рабочее колесо

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D - Трехфазный двигатель
• Е - Однофазный двигатель с пусковым конденсатором
• G - ЕС-двигатель
• S - Двигатель с расщепленными полюсами
• Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя

• 5) Код механического исполнения
• 6) Код электрического исполнения
• 7) Код вариантов механического исполнения
