Вентилятор Ebmpapst D2D146-AA24-23 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
D2D146-AA24-23 в перёд загнутые лопатки, двухстороннее всасывание
Тех описание Ebmpapst D2D146-AA24-23 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание D2E146-HT67-31:
- Класс защиты: IP 44
- Класс изоляции: "F"

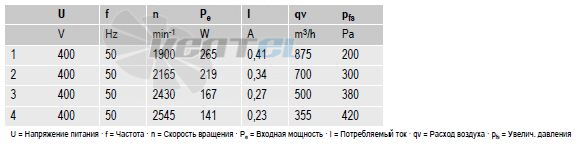

Рабочие параметры вентилятора D2D146-AA24-23
Тип D2D146-AA24-23 Мотор M2D068-EC Фаза 3~ 3~ Номинальное напряжение VAC 230 400 Частота Hz 50 50 Подключение ? Y Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 1900 1900 Входная мощность W 265 265 Потребляемый ток A 0,72 0,41 Мин. темп. окр. среды °C -25 -25 Макс. темп. окр. среды °C - - Общий КПД 30,3 Класс эффективности N 41,8 Входная мощность kW 0,15 Расход воздуха m?/h 440 Увелич. давления Pa 379 Скорость вращения min-1 2495 Техническое описание D2D146-AA24-23
Вес 4,6 kg Размер двигателя 146 mm Материал рабочего колеса Листовая сталь, горячее цинкование Материал корпуса Листовая сталь, горячее цинкование Подвеска электродвигателя Крепление двигателя посредством консолей с односторонним креплением Направление вращения Слева, вид на ротор Степень защиты IP 44 Класс изоляции F Класс защиты от влажности F2-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя С реле контроля температуры (TW) Класс защиты I (если защитный провод

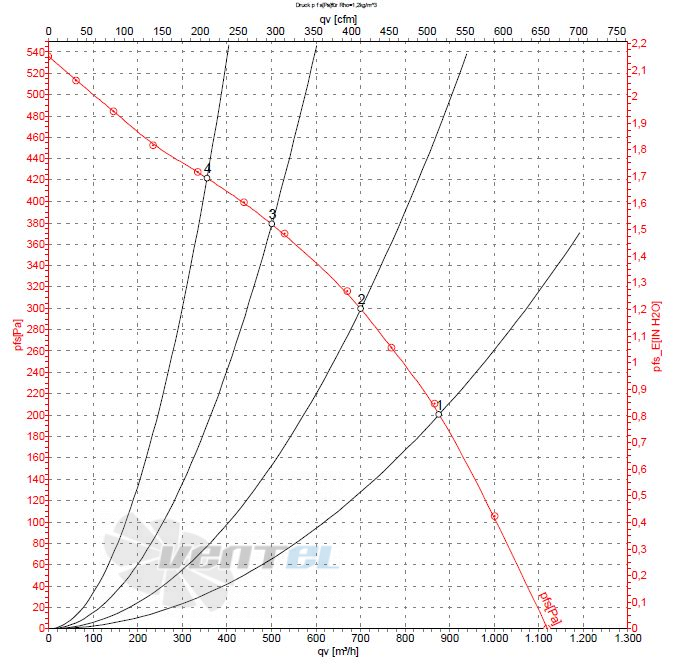

подключен стороной заказчика)График рабочей точки

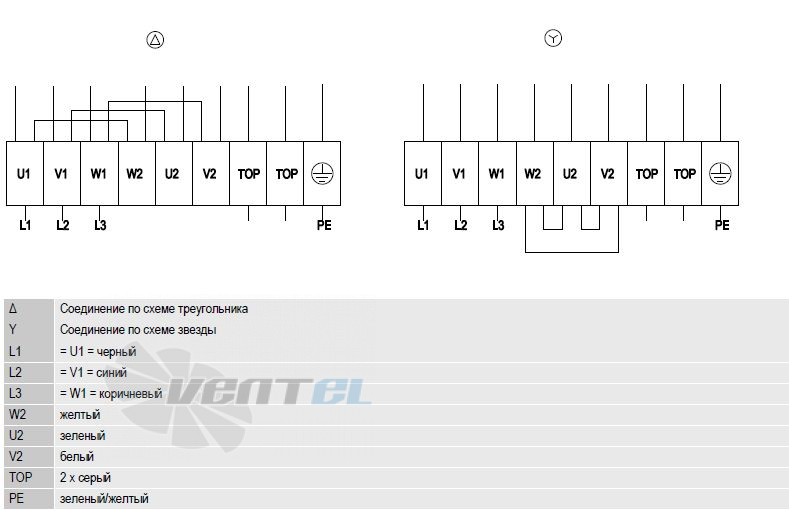

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 4.6 Конструкция Радиальный Типоразмер, мм 146 Сила тока, A 0.41 Производительность, м3/ч 875 Частота, Гц 50 Питание, В 230/400 Частота вращения, об/мин 1900 Мощность, кВт 0.265 Давление, Pa 420 Тип вентилятора, AC/DC AC переменного тока Материал Сталь Подшипники Шарикоподшипник (Ball) Производительность, CFM 515 Мощность, W 265 -
