Вентилятор Ebmpapst R4D630-RB15-01 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание

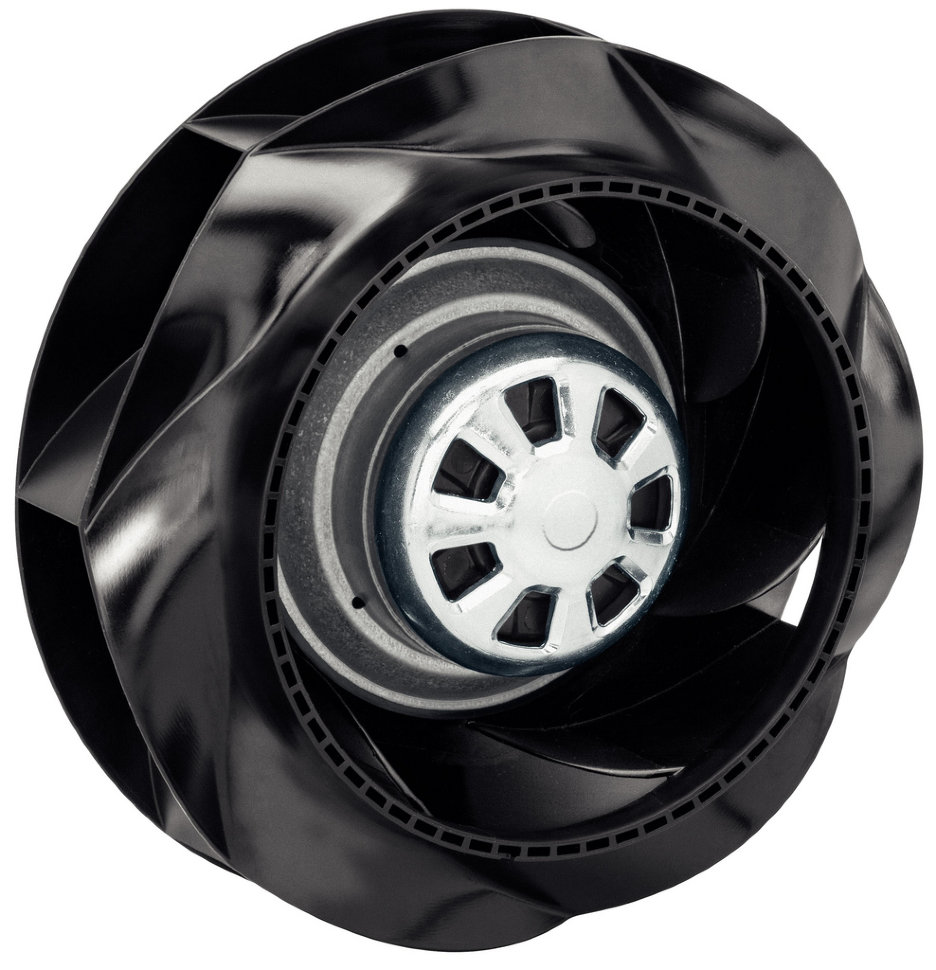

R4D630-RB15-01 AC рабочее колесо
Тех описание Ebmpapst R4D630-RB15-01 - RU Инструкция по эксплуатации R4D630-RB15-01 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4D630-RB15-01:
- Класс защиты: IP 20
- Класс изоляции: "F"

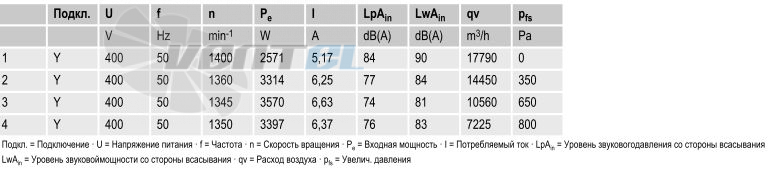

Рабочие параметры вентилятора R4D630-RB15-01
Тип R4D630-RB15-01 Мотор M4D138-LA Фаза 3~ 3~ Номинальное напряжение VAC 230 400 Частота Hz 50 50 Скорость вращения min-1 1345 1345 Потребляемая мощность [Вт] 3570 3570 Потребляемый ток A 11,5 6,63 Макс. темп. окр. среды °C 40 40 Мин. темп. окр. среды °C -40 Пусковой ток, A 39 22,5 Техническое описание R4D630-RB15-01
28,7 kg Размер двигателя 630 mm Покрытие ротора Скрепление заливкой с алюминием Материал рабочего колеса Полимер РР Количество лопастей 6 Направление вращения Справа, вид на ротор Степень защиты IP 20 Класс изоляции F Класс защиты от влажности F0 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для охлаждения На стороне ротора и статора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Боков. Класс защиты I (если защитный провод

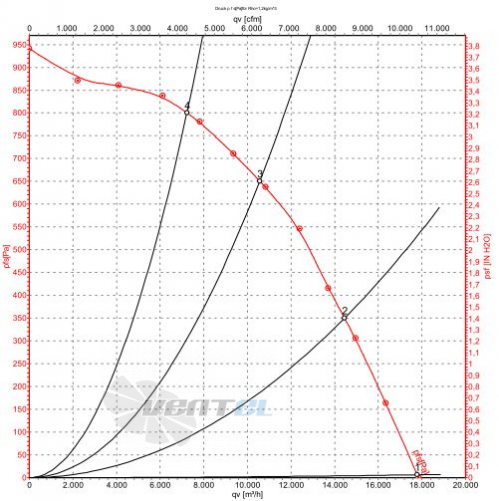

подключен стороной заказчика)График рабочей точки

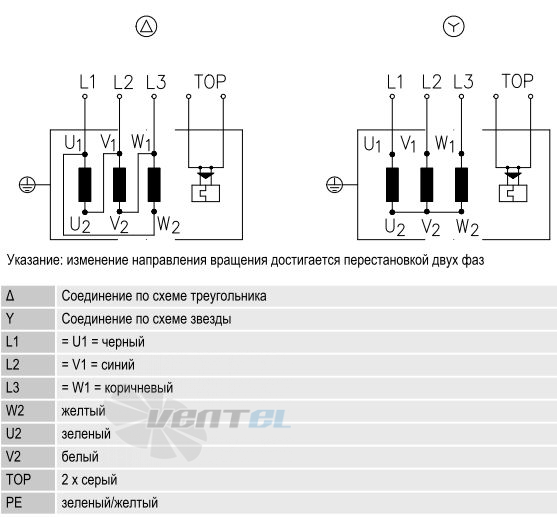

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 28.7 Конструкция Радиальный Типоразмер, мм 630 Уровень шума, dB/A 90 Сила тока, A 11.5 Производительность, м3/ч 17790 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 1345 Мощность, кВт 3.57 Давление, Pa 800 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 10464.7 Мощность, W 3570 -
