Вентилятор Ebmpapst R2E280-AE52-31 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание

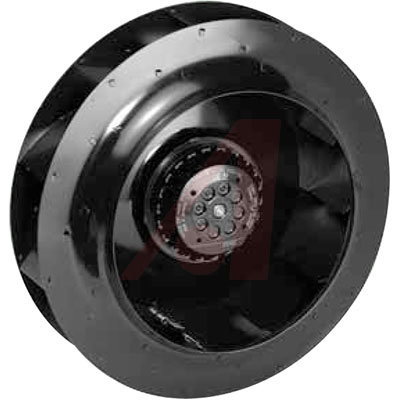

R2E280-AE52-31 AC центробежный вентилятор, назад загнутые лопатки
Тех описание Ebmpapst R2E280-AE52-31 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R2E280-AE52-31:
- Класс защиты: IP 44
- Класс изоляции: "F"

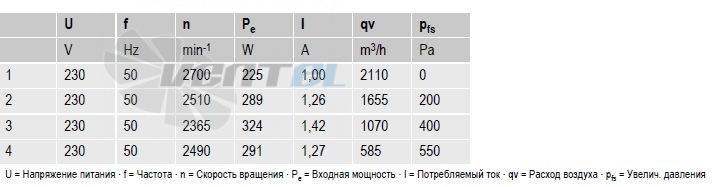

Рабочие параметры вентилятора R2E280-AE52-31
Тип R2E280-AE52-31 Мотор M2E068-EC Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Скорость вращения min-1 2700 Входная мощность W 225 Потребляемый ток A 1,0 Макс. противодавление Pa 0 Мин. темп. окр. среды °C -25 Макс. темп. окр. среды °C 40 Пусковой ток A 2,5 Техническое описание R2E280-AE52-31
Вес 3,6 kg Размер двигателя 280 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал рабочего колеса Листовая сталь, с лакокрасочным покрытием черного цвета Количество лопастей 11 Направление вращения Справа, вид на ротор Степень защиты IP 44 Класс изоляции F Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя Реле контроля температуры (TW) с внутренней разводкой Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

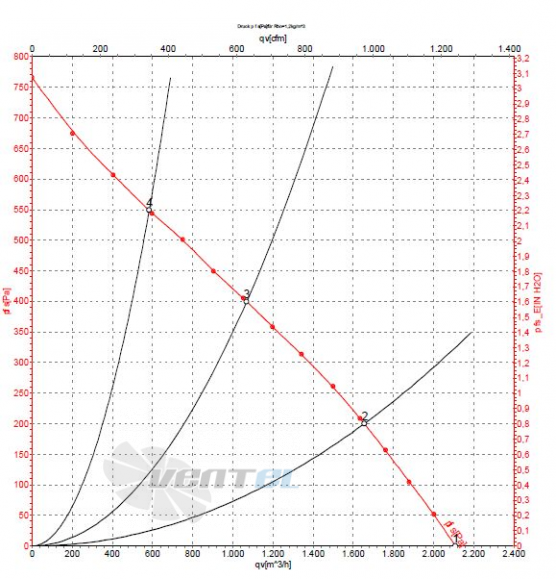

подключен стороной заказчика)График рабочей точки

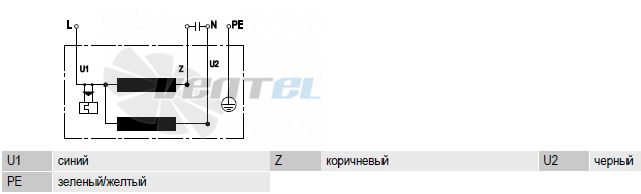

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 3.6 Конструкция Радиальный Типоразмер, мм 280 Сила тока, A 1 Производительность, м3/ч 2110 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 2700 Мощность, кВт 0.225 Давление, Pa 550 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 1241.2 Мощность, W 225 -
