Вентилятор Ebmpapst R2E108-AA01-05 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
R2E108-AA01-05 AC рабочее колесо
Тех описание Ebmpapst R2E108-AA01-05 - English Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R2E108-AA01-05:
- Класс защиты: IP 44
- Класс изоляции: "B"

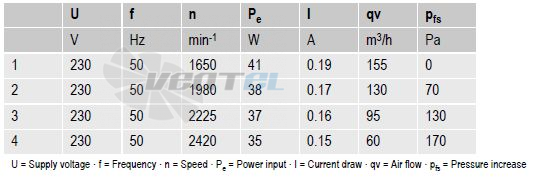

Рабочие параметры вентилятора R2E108-AA01-05

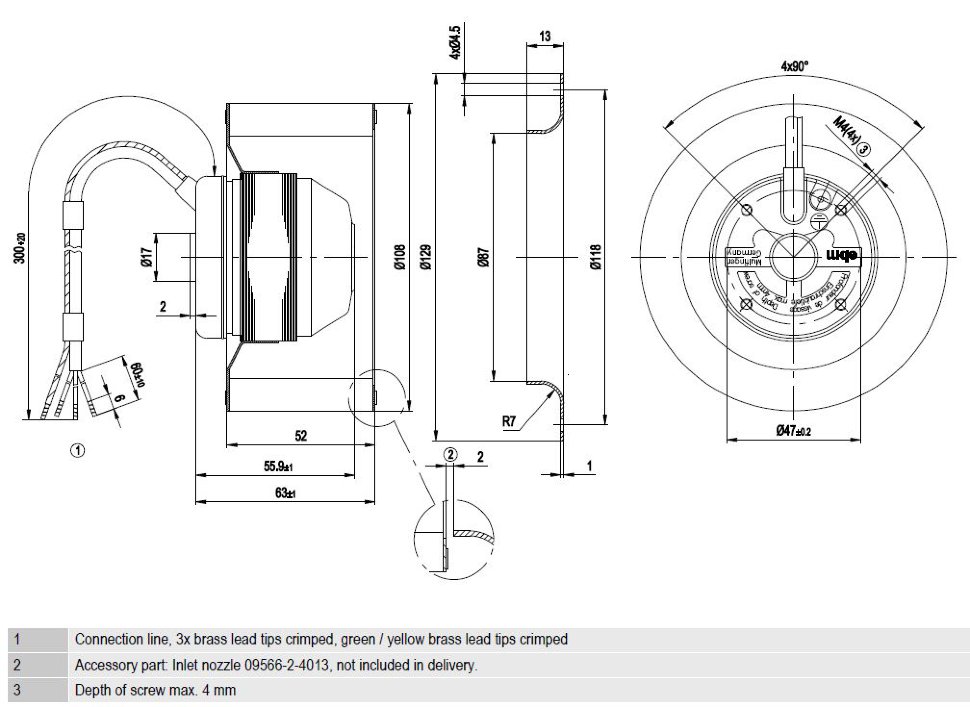

Тип R2E108-AA01-05 Мотор M2E042-CA Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Скорость вращения min-1 1650 Потребляемая мощность [Вт] 41 Потребляемый ток A 0,19 Макс. противодавление Pa 0 Макс. темп. окр. среды °C 55 Техническое описание R2E108-AA01-05
Вес 0,6 kg Размер двигателя 108 mm Покрытие ротора - Материал рабочего колеса Сталь Степень защиты IP 44 Класс изоляции B Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя Реле контроля температуры (TW) с внутренней разводкой Вывод кабеля подключения Осевой Класс защиты I (если защитный провод

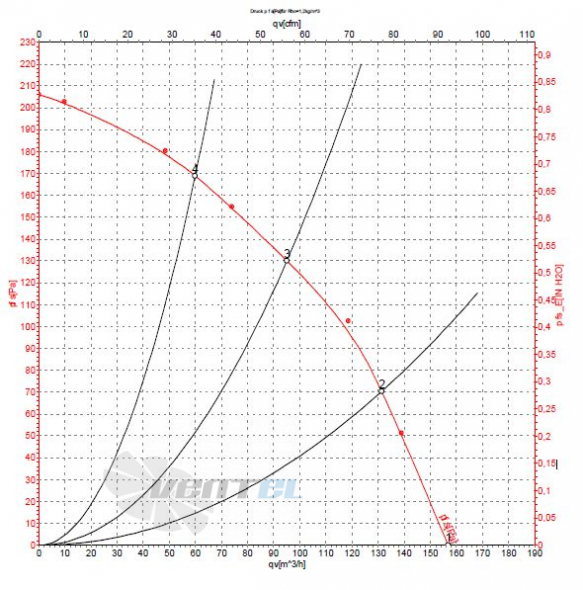

подключен стороной заказчика)График рабочей точки

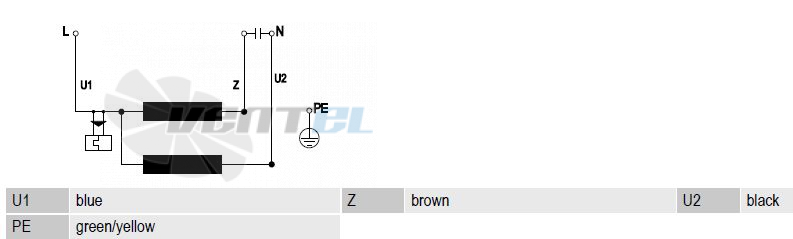

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 0.6 Конструкция Радиальный Типоразмер, мм 108 Сила тока, A 0.19 Производительность, м3/ч 155 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 1650 Мощность, кВт 0.041 Давление, Pa 170 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 91.2 Мощность, W 41 -
