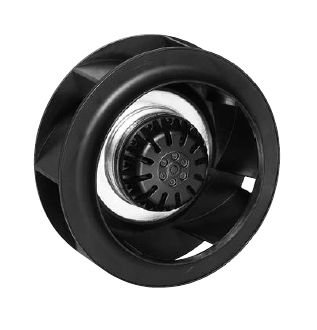

Вентилятор Ebmpapst R2S175-AB56-01 центробежный

R2S175-AB56-01 решение задач в области вентиляционной техники

Каталог ралиальных вентиляторов 2007 - Русский

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном сопротивлении;
• Напряжение питания – постоянное и переменное;
• Уровень шума;
• Коэффициент полезного действия;
• Имеющееся пространство для монтажа.

• Материал R2S175-AB56-01: рабочее колесо цельное из пластика РА 6.6 GV, задний диск– из листовой стали.
• Направление вращения: вправо, если смотреть на ротор.
• Класс защиты: IP 44.
• Сертификаты: СЕ.

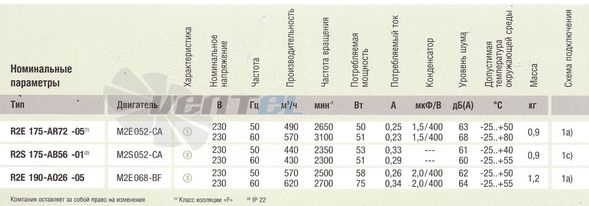

Рабочие параметры Ebmpapst R2S175-AB56-01

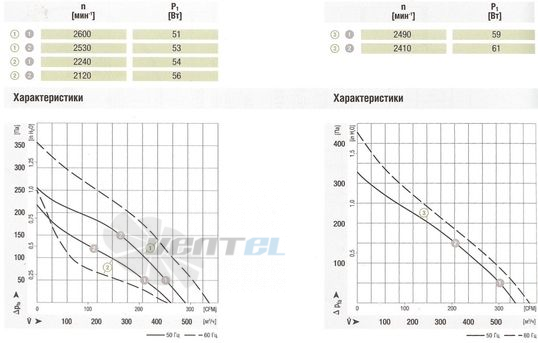

График производительности Ebmpapst R2S175-AB56-01

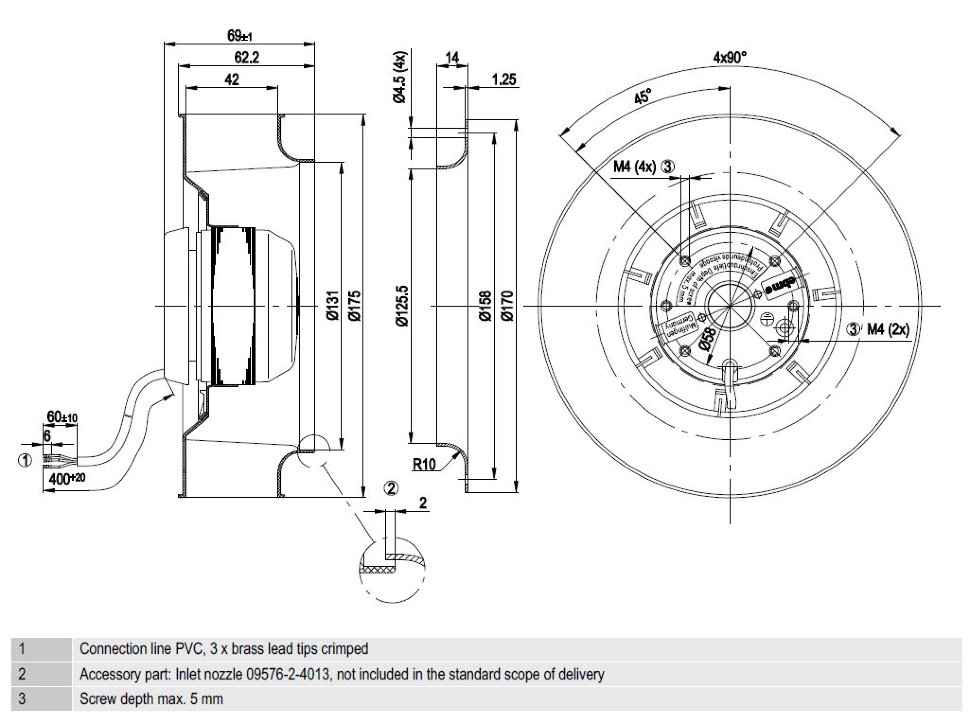

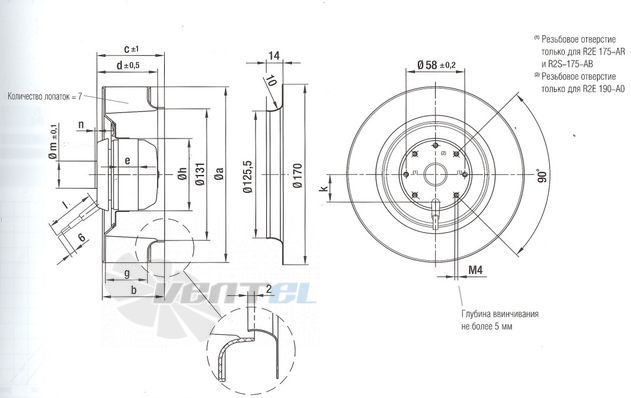

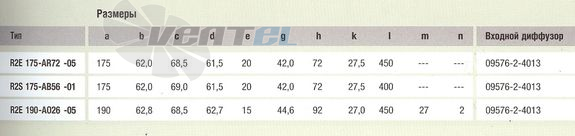

Габаритные размеры Ebmpapst R2S175-AB56-01

Расшифровка наименования R2S175-AB56-01

1) Тип

R – Центробежный вентилятор с обратнозагнутыми лопатками
одностороннего всасывания

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D – Трехфазный двигатель
• Е – Однофазный двигатель с пусковым конденсатором
• G – ЕС–двигатель
• S – Двигатель с расщепленными полюсами
• Q – Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя

5) Код механического исполнения

6) Код электрического исполнения

7) Код вариантов механического исполнения
