Вентилятор Ebmpapst R4D250-CD12-05 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
R4D250-CD12-05 AC рабочее колесо
Тех описание Ebmpapst R4D250-CD12-05 - RU Инструкция по эксплуатации R4D250-CD12-05 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4D250-CD12-05:
- Класс защиты: IP 54
- Класс изоляции: "F"

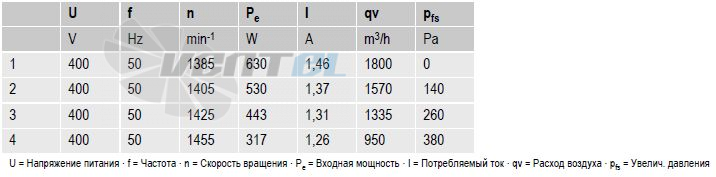

Рабочие параметры вентилятора R4D250-CD12-05
Тип R4D250-CD12-05 Мотор M4D094-HA Фаза 3~ Номинальное напряжение VAC 400 Частота Hz 50 Скорость вращения min-1 1385 Потребляемая мощность [Вт] 630 Потребляемый ток A 1,46 Макс. противодавление Pa 0 Макс. темп. окр. среды °C 80 Пусковой ток A 5,6 Общий КПД ?es 30,4 Класс эффективности N 40 Входная мощность Pe kW 0,3 Расход воздуха m?/h 905 Увелич. давления Pa 368 Скорость вращения min-1 1455 Техническое описание R4D250-CD12-05
Вес 7,74 kg Размер двигателя 250 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал рабочего колеса Листовая сталь, оцинкованная Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F4-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)<= 3="" 5="" ma="" td=""> Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

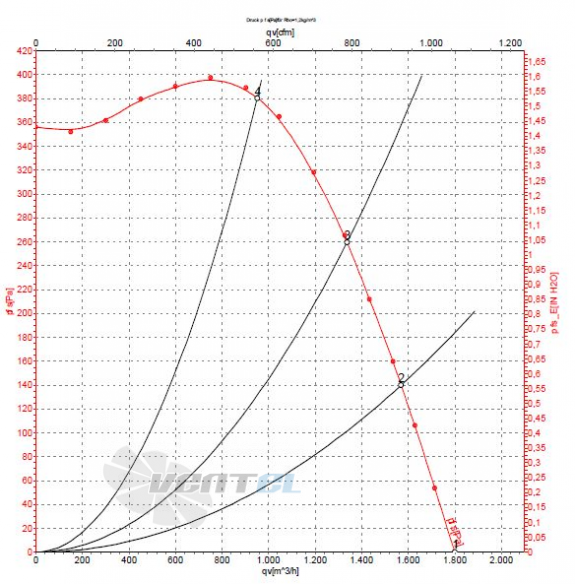

подключен стороной заказчика)График рабочей точки

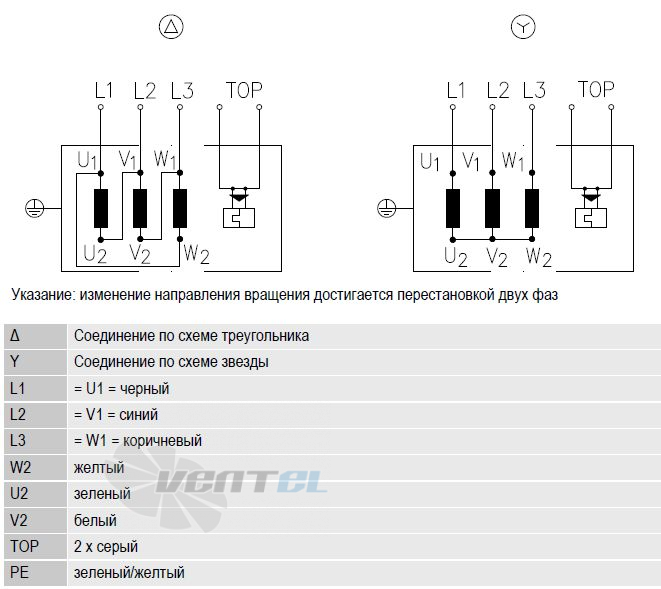

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 7.74 Конструкция Радиальный Типоразмер, мм 250 Сила тока, A 1.46 Производительность, м3/ч 1800 Частота, Гц 50 Питание, В 380 Частота вращения, об/мин 1385 Мощность, кВт 0.63 Давление, Pa 380 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 1058.8 Мощность, W 630 -
