Вентилятор Ebmpapst R4E400-AR05-06 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
R4E400-AR05-06 AC рабочее колесо
Тех описание Ebmpapst R4E400-AR05-06 - RU Инструкция по эксплуатации R4E400-AR05-06 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4E400-AR05-06:
- Класс защиты: IP 54
- Класс изоляции: "F"

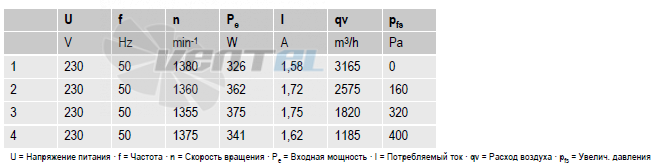

Рабочие параметры вентилятора R4E400-AR05-06
Тип R4E400-AR05-06 Мотор M4E094-FA Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Скорость вращения min-1 1355 Потребляемая мощность [Вт] 375 Потребляемый ток A 1,75 Макс. темп. окр. среды °C 60 Мин. темп. окр. среды °C -40 Потребляемый ток A 1,75 Общий КПД ?es 43 Класс эффективности N 58 Входная мощность Pe kW 0,37 Расход воздуха m?/h 1870 Увелич. давления Pa 300 Скорость вращения min-1 1355 Техническое описание R4E400-AR05-06
Вес 7,0 kg Размер двигателя 400 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал рабочего колеса Алюминиевая пластина Количество лопастей 6 Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F4-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

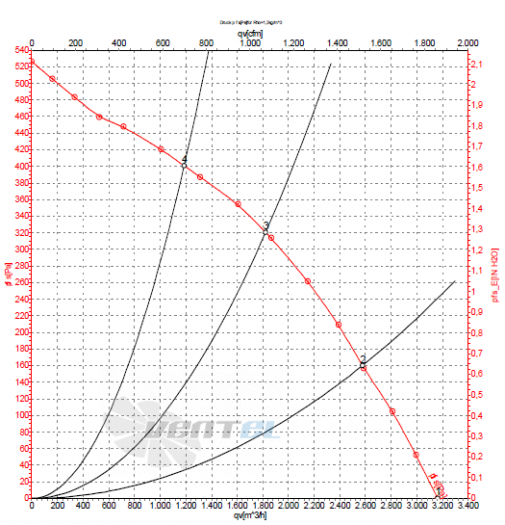

подключен стороной заказчика)График рабочей точки

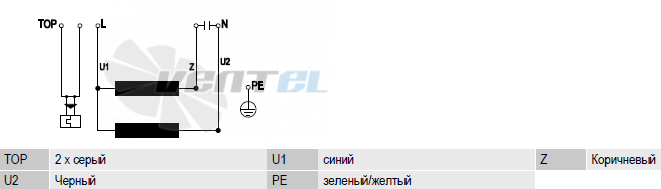

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 7 Конструкция Радиальный Типоразмер, мм 400 Сила тока, A 1.75 Производительность, м3/ч 3165 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 1355 Мощность, кВт 0.375 Давление, Pa 400 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 1861.8 Мощность, W 375 -
