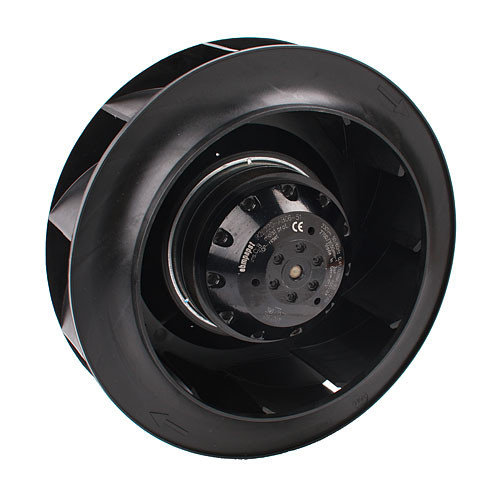

Вентилятор Ebmpapst R2E250-AI26-23 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
R2E250-AI26-23 AC рабочее колесо
Тех описание Ebmpapst R2E250-AI26-23 - RU Инструкция по эксплуатации R2E250-AI26-23 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания 1~ фазное
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R2E250-AI26-23:
- Класс защиты: IP 44
- Класс изоляции: "F"

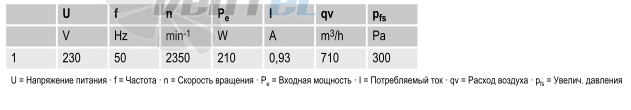

Рабочие параметры вентилятора R2E250-AI26-23
Тип R2E250-AI26-23 Мотор M2E068-DF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Скорость вращения min-1 2350 Потребляемая мощность [Вт] 210 Потребляемый ток A 0,93 Макс. темп. окр. среды °C 50 Мин. темп. окр. среды °C -25 Техническое описание R2E250-AI26-23
Вес 2,9 kg Размер двигателя 250 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал рабочего колеса Листовая сталь, оцинкованная, с лакокрасочным покрытием черного цвета Направление вращения Справа, вид на ротор Степень защиты IP 44 Класс изоляции F Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)< 0,75 mA Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Осев. Класс защиты I (если защитный провод

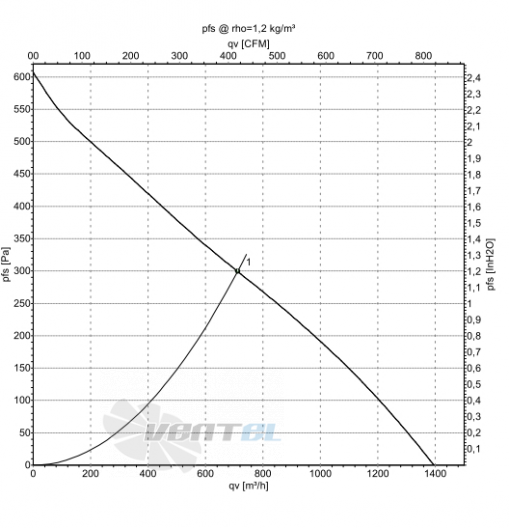

подключен стороной заказчика)График рабочей точки

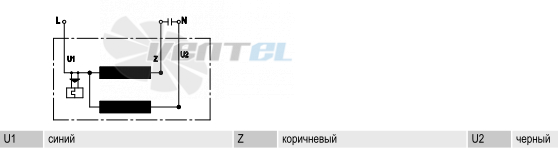

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 2.9 Конструкция Радиальный Типоразмер, мм 250 Сила тока, A 0.93 Производительность, м3/ч 710 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 2350 Мощность, кВт 0.21 Давление, Pa 300 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 417.6 Мощность, W 210 -
