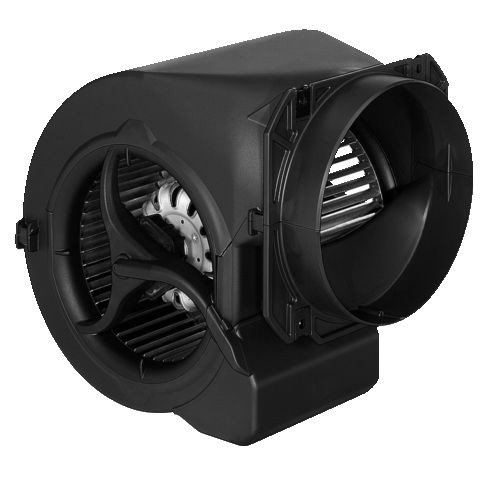

Вентилятор Ebmpapst D2E146-HT67-31 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
D2E146-HT67-31 в перёд загнутые лопатки, двухстороннее всасывание
Тех описание Ebmpapst D2E146-HT67-31 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– / 3–фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание D2E146-HT67-31:
- Класс защиты: IP 20
- Класс изоляции: "F"

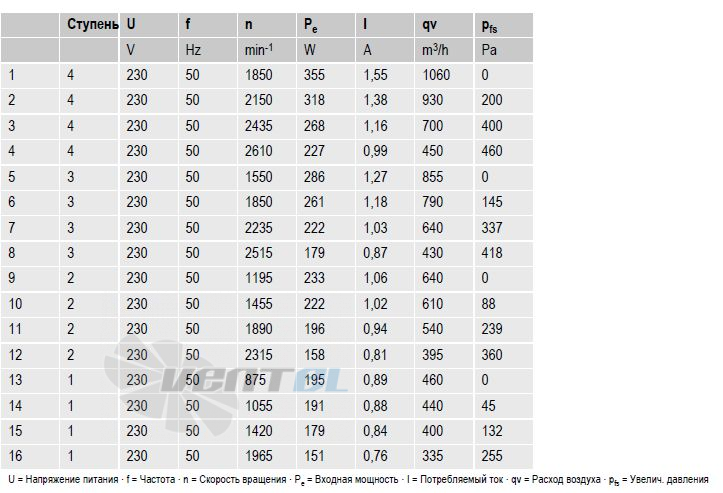

Рабочие параметры вентилятора D2E146-HT67-31
Тип D2E146-HT67-31 Мотор M2E068-EC Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Метод опред. данных мн Соответствует нормативам CE Скорость вращения min-1 1850 Входная мощность W 355 Потребляемый ток A 1,55 Макс. противодавление Pa 0 Мин. темп. окр. среды °C -25 Макс. темп. окр. среды °C 55 Пусковой ток A 1,1 Общий КПД 29 Класс эффективности N 39 Входная мощность kW 0,26 Расход воздуха m?/h 700 Увелич. давления Pa 400 Скорость вращения min-1 2435 Техническое описание D2E146-HT67-31
Вес 3,6 kg Размер двигателя 146 mm Покрытие ротора Частичное скрепление заливкой с алюминием Материал клемной коробки Полимер PP, черного цвета Материал рабочего колеса Листовая сталь, горячее цинкование Материал корпуса Полимер PP, черного цвета Подвеска электродвигателя Крепление двигателя с двусторонней виброизоляцией Направление вращения Слева, вид на ротор Степень защиты IP 20 Класс изоляции F Класс защиты от влажности F0 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Электрическое подсоединение Через клеммную коробку, конденсатор установлен и подключен; Со штекерным
разъемомВывод кабеля подключения Разл. Класс защиты I (если защитный провод

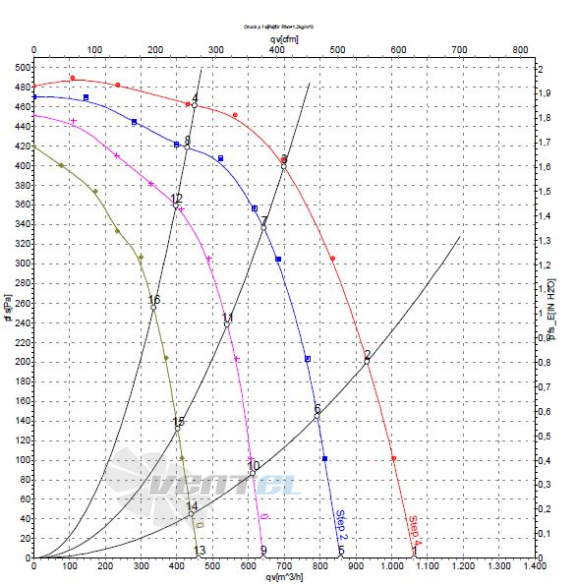

подключен стороной заказчика)График рабочей точки

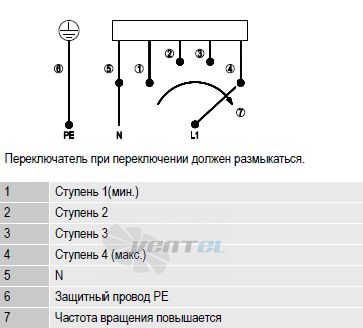

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 3.6 Конструкция Радиальный Типоразмер, мм 146 Сила тока, A 1.55 Производительность, м3/ч 1060 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 1850 Мощность, кВт 0.355 Давление, Pa 460 Тип вентилятора, AC/DC AC переменного тока Материал Пластик/Сталь Подшипники Шарикоподшипник (Ball) Производительность, CFM 624 Мощность, W 355 -
