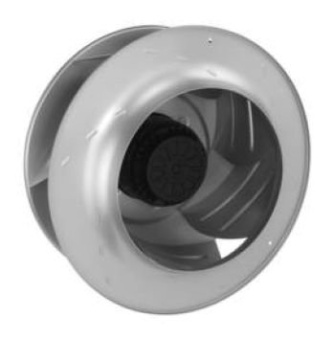

Вентилятор Ebmpapst R4D450-AK01-07 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
R4D450-AK01-07 AC рабочее колесо
Тех описание Ebmpapst R4D450-AK01-07 - EN Инструкция по эксплуатации R4D450-AK01-07 -EN Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4D450-AK01-07:
- Класс защиты: IP 54
- Класс изоляции: "F"

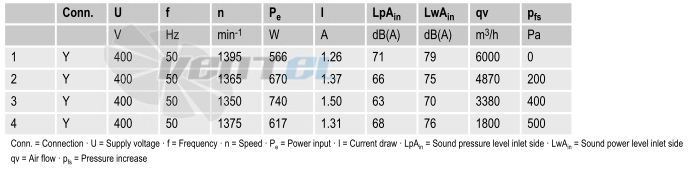

Рабочие параметры вентилятора R4D450-AK01-07
Тип R4D450-AK01-07 Мотор M4D110-GF Фаза 3~ 3~ Номинальное напряжение VAC 230 400 Частота Hz 50 50 Скорость вращения min-1 1350 1350 Потребляемая мощность [Вт] 740 740 Потребляемый ток A 2,6 1,5 Макс. темп. окр. среды °C 80 80 Мин. темп. окр. среды °C -40 Общий КПД ?es 50 Класс эффективности N 62 Входная мощность Pe kW 0,72 Расход воздуха m?/h 3515 Увелич. давления Pa 370 Скорость вращения min-1 1350 Техническое описание R4D450-AK01-07
11,64 kg Размер двигателя 450 mm Покрытие ротора Черным покрытием Материал рабочего колеса Алюминиевая пластина Количество лопастей 6 Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F5 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

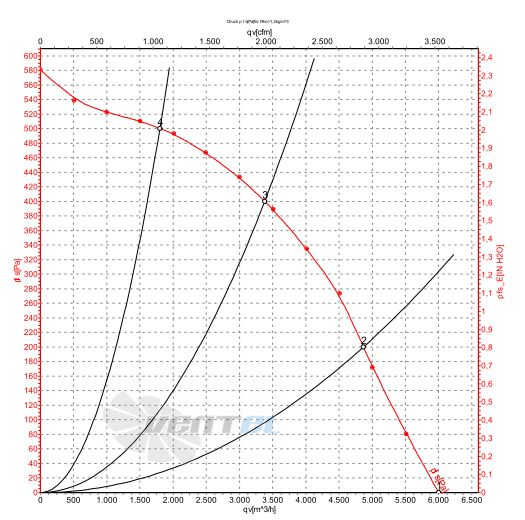

подключен стороной заказчика)График рабочей точки

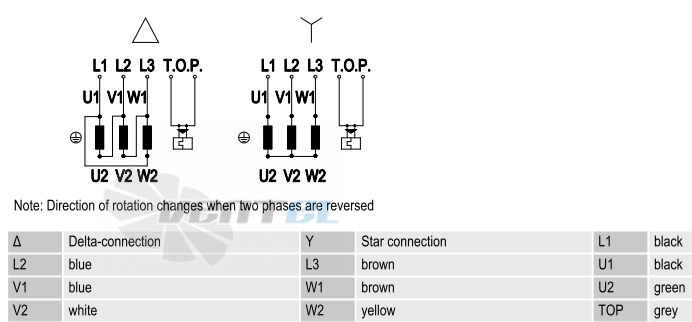

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 11.64 Конструкция Радиальный Типоразмер, мм 450 Уровень шума, dB/A 79 Сила тока, A 2.6 Производительность, м3/ч 6000 Частота, Гц 50 Питание, В 230/400 Частота вращения, об/мин 1350 Мощность, кВт 0.74 Давление, Pa 500 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 3529.4 Мощность, W 740 -
