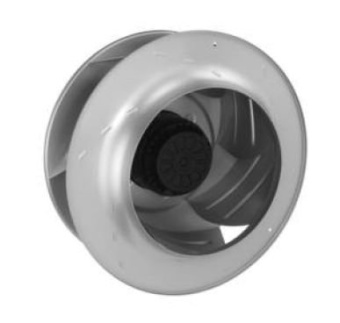

Вентилятор Ebmpapst R4E450-AK01-01 центробежный
- Описание
- Характеристики
- Задать вопрос
-
Описание
R4E450-AK01-01 AC рабочее колесо
Тех описание Ebmpapst R4E450-AK01-01 - RU Инструкция по эксплуатации R4E450-AK01-01 - RU Каталог ралиальных вентиляторов 2007 - Русский Каталог ралиальных Blowers АС EC - 2011 - English Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4E450-AK01-01:
- Класс защиты: IP 54
- Класс изоляции: "F"

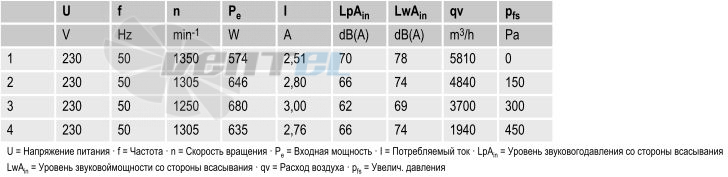

Рабочие параметры вентилятора R4E450-AK01-01
Тип R4E450-AK01-01 Мотор M4E110-GF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Скорость вращения min-1 1250 Потребляемая мощность [Вт] 680 Потребляемый ток A 3,0 Макс. темп. окр. среды °C 70 Мин. темп. окр. среды °C -40 Общий КПД ?es 45,7 Класс эффективности N 58 Входная мощность Pe kW 0,67 Расход воздуха m?/h 3650 Увелич. давления Pa 300 Скорость вращения min-1 1255 Техническое описание R4E450-AK01-01
12,0 kg Размер двигателя 450 mm Покрытие ротора Скрепление заливкой с алюминием Материал рабочего колеса Алюминиевая пластина Количество лопастей 6 Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F3-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

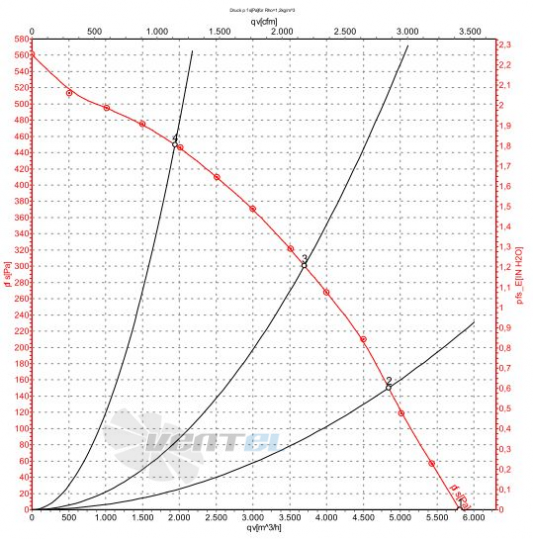

подключен стороной заказчика)График рабочей точки

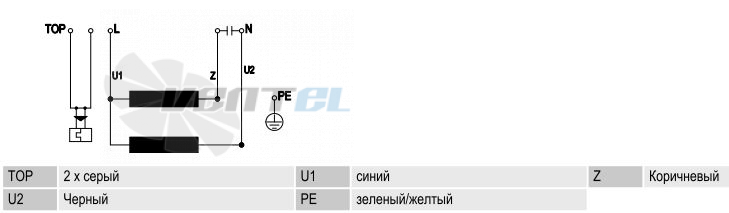

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 12 Конструкция Радиальный Типоразмер, мм 450 Уровень шума, dB/A 78 Сила тока, A 3 Производительность, м3/ч 5810 Частота, Гц 50 Питание, В 230 Частота вращения, об/мин 1250 Мощность, кВт 0.68 Давление, Pa 450 Тип вентилятора, AC/DC AC переменного тока Производительность, CFM 3417.6 Мощность, W 680 -
