Вентилятор Ebmpapst W6D630-DN01-02 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Ebmpapst W6D630-DN01-02 - EN Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN W6D630-DN01-02 с защитной решёткой
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание W6D630-DN01-02:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен

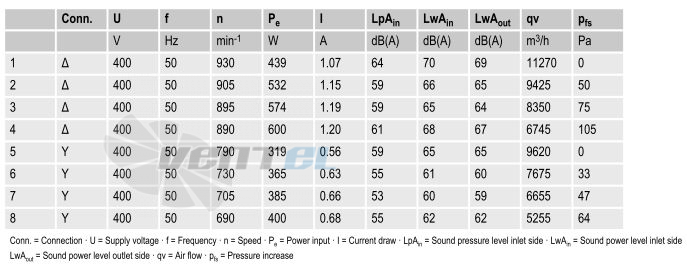

Рабочие параметры вентилятора W6D630-DN01-02
Тип W6D630-DN01-02 Мотор M6D110-GF Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Подключение ? Y Частота Hz 50 50 Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 890 690 Входная мощность W 600 400 Потребляемый ток A 1,2 0,68 Макс. противодавление Pa 105 56 Макс. темп. окр. среды °C 65 65 Пусковой ток A 4 4 Общий КПД % 32,3 Класс эффективности N 40 Входная мощность kW 0,61 Расход воздуха m?/h 7050 Увелич. давления Pa 101 Скорость вращения min-1 885 Техническое описание W6D630-DN01-02
Вес 23,4 kg Размер двигателя 630 mm Покрытие ротора С заливкой алюминием; покрытый черным лаком Материал клемной коробки Полимер PP Материал лопастей Алюминиевое литье, с лакокрасочным покрытием черного цвета Количество лопастей 5 Направление потока «A» Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции «F» Класс защиты от влажности F4-1 Максимально допустимая темп.
окружающей среды электродвигателя+80 °C Минимально допустимая темп.
окружающей среды электродвигателя-40 °C Положение при монтаже Горизонтальное Отверстия для отвода конденсата На стороне ротора и статора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)3,5 mA Электрическое подсоединение Через клеммную коробку Защита двигателя С реле контроля температуры (TOP) Вывод кабеля подключения Осевое Класс защиты I (если защитный провод

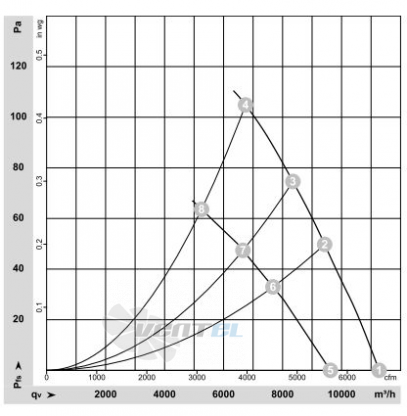

подключен стороной заказчика)График рабочей точки

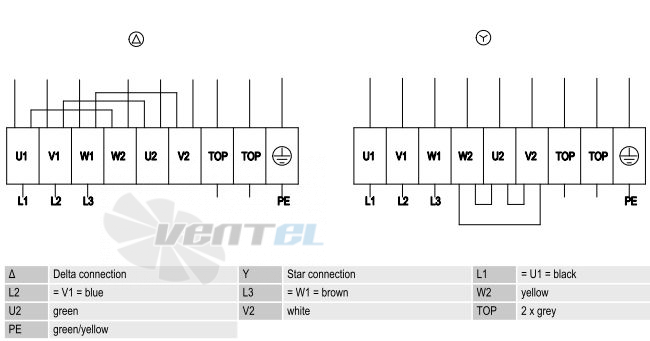

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 23.4 Конструкция Осевой Уровень шума, dB/A 70 Сила тока, A 1.2 Производительность, м3/ч 11270 Частота, Гц 50 Питание, В 380 Мощность, кВт 0.6 Давление, Pa 105 Тип вентилятора, AC/DC AC переменного тока Исполнение Монтажная плита -
