Вентилятор Ebmpapst S6E630-AN01-01 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание

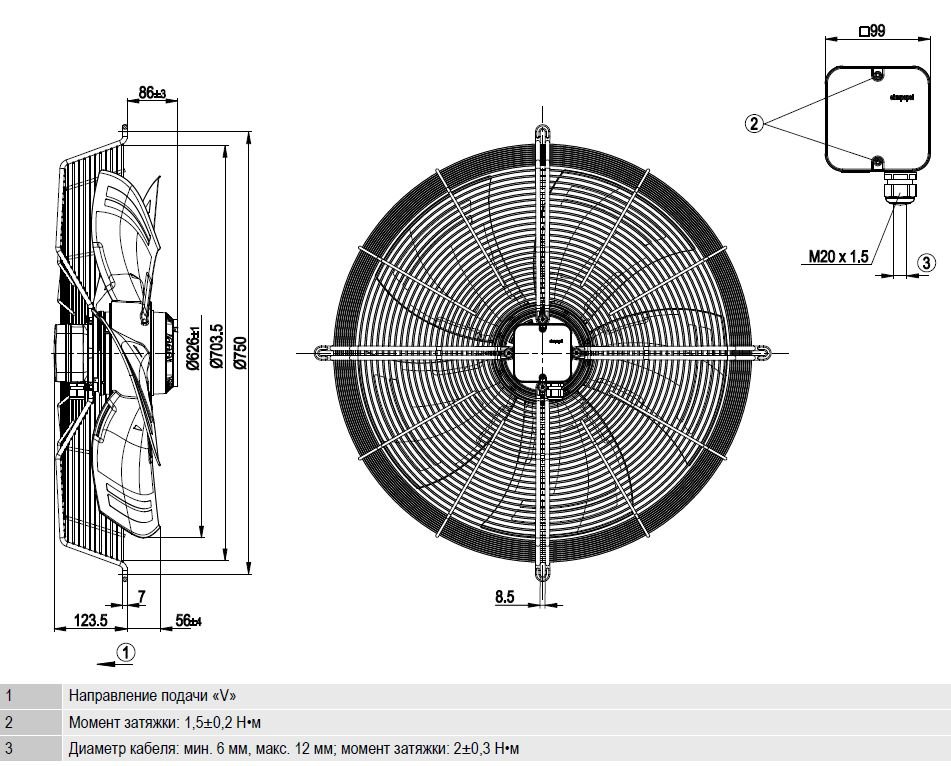

Тех описание Hyblade Ebmpapst S6E630-AN01-01 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN S6E630-AN01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S6E630-AN01-01:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен

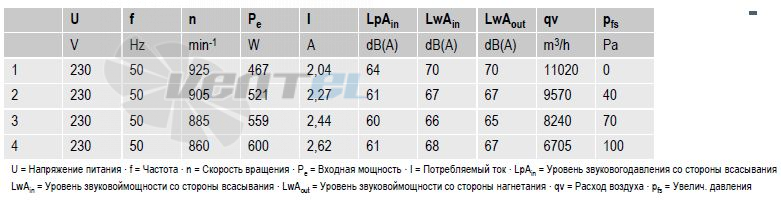

Рабочие параметры вентилятора S6E630-AN01-01
Тип S6E630-AN01-01 Мотор M6E110-GF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 ? Метод опред. данных мн Соответствует нормативам CE Скорость вращения min-1 860 Входная мощность W 600 Потребляемый ток A 2,62 Конденсатор ?F 14 Мин. темп. окр. среды °C -40 Макс. темп. окр. среды °C 55 Пусковой ток A 4.8 Общий КПД % 32,8 Класс эффективности N 40 Входная мощность kW 0,59 Расход воздуха m?/h 6725 Увелич. давления Pa 98 Скорость вращения min-1 885 Техническое описание S6E630-AN01-01
Вес 14 kg Размер двигателя 630 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал клемной коробки Полимер PP Материал лопастей Напрессованная, круглая листовая заготовка, с полимерным покрытием PP Материал защитной решётки Сталь, с полимерным покрытием черного цвета Количество лопастей 5 Направление потока V Направление вращения Слева, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F4-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу; ротор вверху Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)3,5 mA Защита двигателя Реле контроля температуры (TW) Вывод кабеля подключения Осев. Класс защиты I (если защитный провод

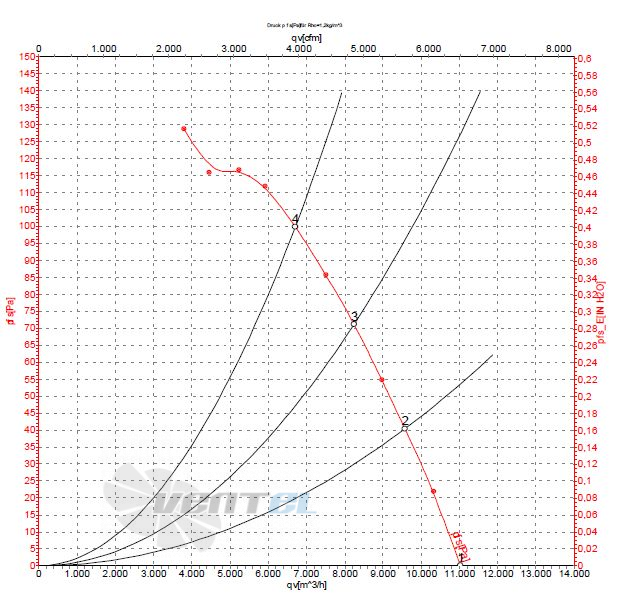

подключен стороной заказчика)График рабочей точки

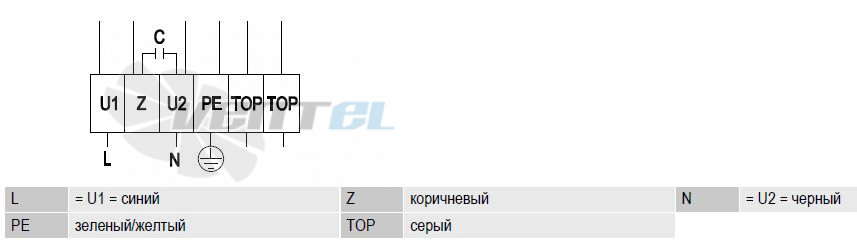

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 14 Конструкция Осевой Уровень шума, dB/A 70 Сила тока, A 2.62 Производительность, м3/ч 11020 Частота, Гц 50 Питание, В 230 Мощность, кВт 0.6 Давление, Pa 100 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
