Вентилятор Ebmpapst A4D630-AH01-01 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst A4D630-AH01-01 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN A4D630-AH01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A4D630-AH01-01:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен

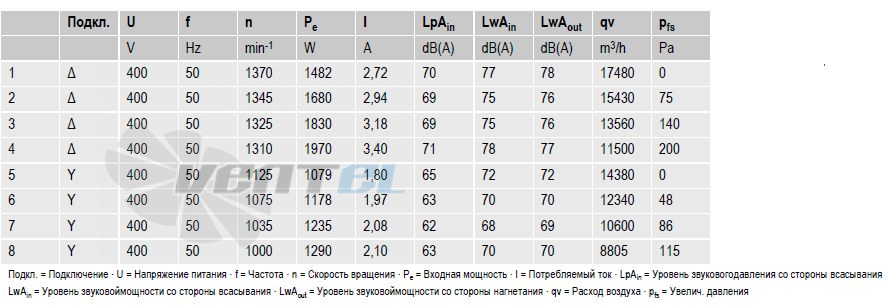

Рабочие параметры вентилятора A4D630-AH01-01
Тип A4D630-AH01-01 Мотор M4D138-HF Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Подключение ? Y Частота Hz 50 50 Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 1310 1000 Входная мощность W 1970 1290 Потребляемый ток A 3,4 2,1 Макс. противодавление Pa 200 115 Мин. темп. окр. среды °C -40 -40 Макс. темп. окр. среды °C 60 60 Пусковой ток A 14 4,5 Общий КПД % 35,4 Класс эффективности N 40 Входная мощность kW 1,89 Расход воздуха m?/h 12645 Увелич. давления Pa 188 Скорость вращения min-1 1335 Техническое описание A4D630-AH01-01
Вес 19,9 kg Размер двигателя 630 mm Покрытие ротора Скрепление заливкой с алюминием Материал клемной коробки Полимер PP Материал лопастей Вкладыш из алюминиевой пластины,
с полимерным покрытием PPКоличество лопастей 5 Угол атаки лопасти -5° Направление потока «V» Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции «F» Класс защиты от влажности F3-1 Максимально допустимая темп.
окружающей среды электродвигателя+80 °C Минимально допустимая темп.
окружающей среды электродвигателя-40 °C Положение при монтаже Любое Отверстия для отвода конденсата На стороне ротора и статора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)3,5 mA Электрическое подсоединение Через клеммную коробку Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Осев Класс защиты I (если защитный провод

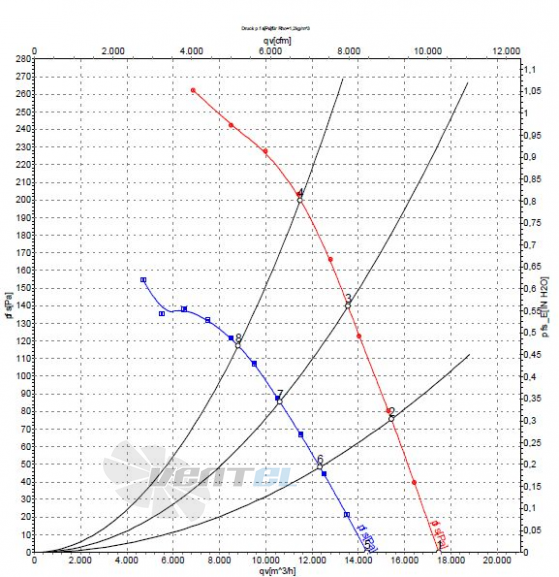

подключен стороной заказчика)Допуск EAC; VDE График рабочей точки

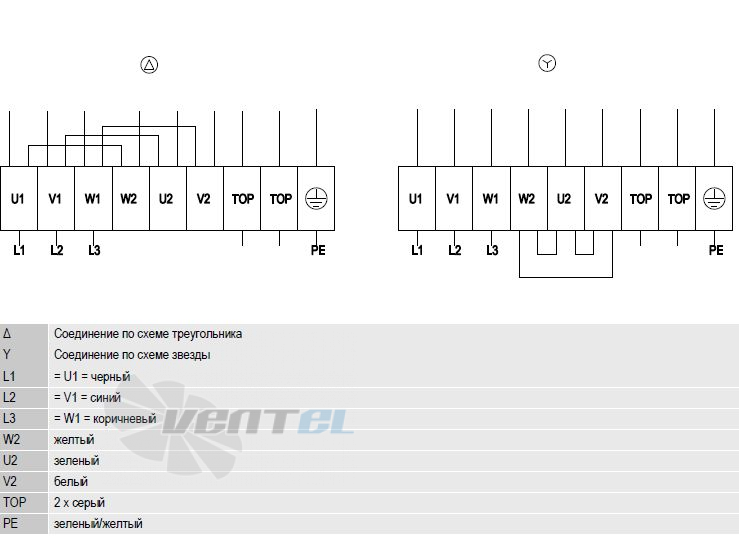

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 19.9 Конструкция Осевой Уровень шума, dB/A 78 Сила тока, A 3.4 Производительность, м3/ч 17480 Частота, Гц 50 Питание, В 380 Мощность, кВт 1.97 Давление, Pa 200 Тип вентилятора, AC/DC AC переменного тока Исполнение Без крепежных элементов -
