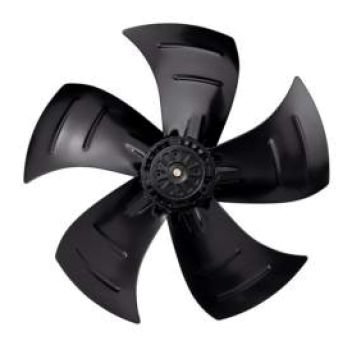

Вентилятор Ebmpapst A4D300-AS34-02 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst a4d300as3402 - RU Инструкция по эксплуатации Ebmpapst a4d300as3402 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN A4D300-AS34-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A4D300-AS34-02:
- Класс защиты: IP 44
- Класс изоляции: "B"
- Защита двигателя: температурный предохранитель выведен

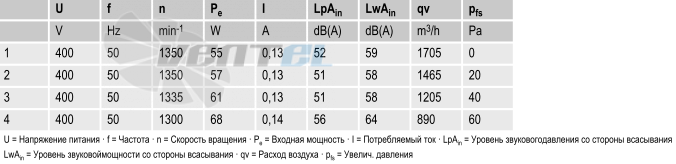

Рабочие параметры вентилятора A4D300-AS34-02
Тип A4D300-AS34-02 Мотор M4D068-CF Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Частота Hz 50 50 Метод опред. данных cн cн Соответствует нормативам CE CE Скорость вращения min-1 1300 1400 Входная мощность W 68 90 Потребляемый ток A 0,14 0,15 Макс. противодавление Pa 60 70 Мин. темп. окр. среды °C -25 -25 Макс. темп. окр. среды °C 60 55 Техническое описание A4D300-AS34-02
Вес 1,6 kg Размер двигателя 300 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал лопастей Полимер PP, армированный стекловолокном Количество лопастей 5 Направление потока A Направление вращения Справа, вид на ротор Степень защиты IP 44; в зависимости от монтажного положения Класс изоляции B Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

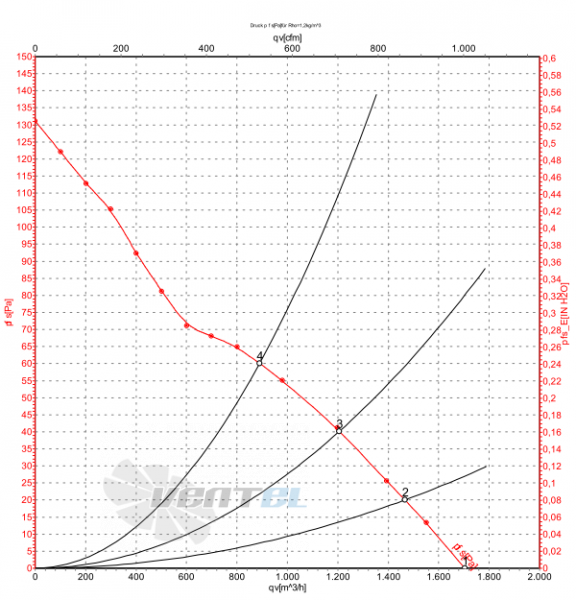

подключен стороной заказчика)График рабочей точки

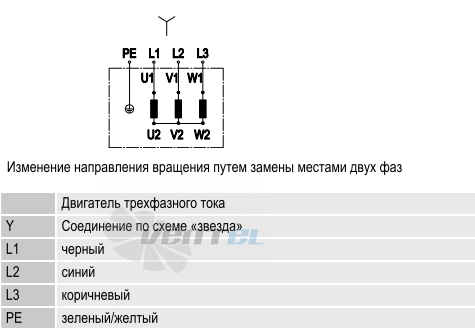

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор;
S - осевой вентилятор с защитной решеткой;
W - осевой вентилятор со стеновым колесом.2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель;
Е - Однофазный двигатель с пусковым конденсатором;
G - ЕС-двигатель;
S - Двигатель с расщепленными полюсами;
Q - Квадратный двигатель с расщепленными полюсами.
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения. -
Характеристики
Вес, кг. 1.6 Конструкция Осевой Типоразмер, мм 300 Уровень шума, dB/A 64 Сила тока, A 0.14 Производительность, м3/ч 890 Частота, Гц 50 Питание, В 380 Мощность, кВт 0.068 Давление, Pa 60 Тип вентилятора, AC/DC AC переменного тока Исполнение Без крепежных элементов -
