Вентилятор Ebmpapst S4E300-AS72-30 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst S4E300-AS72-30 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN S4E300-AS72-30 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S4E300-AS72-30:
- Класс защиты: IP 44
- Класс изоляции: "B"
- Защита двигателя: температурный предохранитель выведен

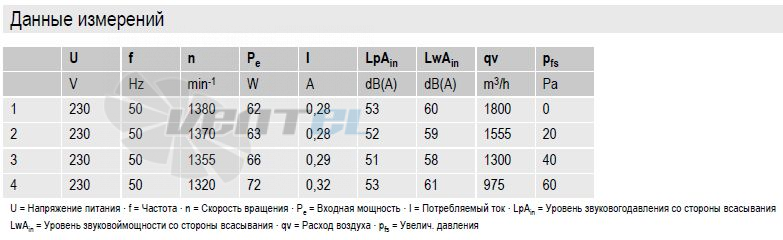

Рабочие параметры вентилятора S4E300-AS72-30
Тип S4E300-AS72-30 Мотор M4E068-CF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Метод опред. данных мн Соответствует нормативам CE Скорость вращения min-1 1320 Входная мощность W 72 Потребляемый ток A 0,32 Макс. противодавление Pa 60 Мин. темп. окр. среды °C -25 Макс. темп. окр. среды °C 50 Пусковой ток A 0,6 Техническое описание S4E300-AS72-30
Вес 2,85 kg Размер двигателя 300 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал клемной коробки Полимер PP-GF40 Материал лопастей Сталь, фосфатированная, с полимерным покрытием черного цвета Количество лопастей 5 Направление потока «V» Направление вращения Справа, вид на ротор Степень защиты IP 44; в зависимости от монтажного положения Класс изоляции «B» Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+80 °C Минимально допустимая темп.
окружающей среды электродвигателя-40 °C Положение при монтаже Любое Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя Реле контроля температуры (TW) с внутренней разводкой Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

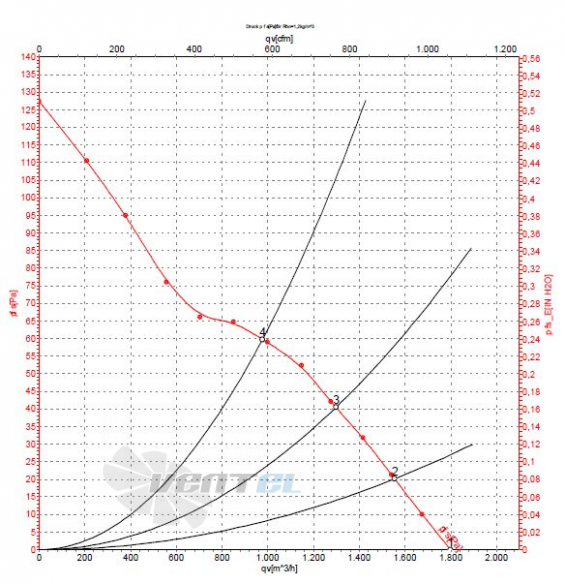

подключен стороной заказчика)Допуск EAC; VDE График рабочей точки

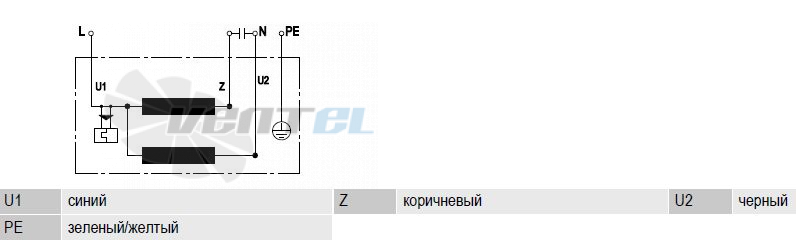

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 2.85 Конструкция Осевой Типоразмер, мм 300 Уровень шума, dB/A 61 Сила тока, A 0.32 Производительность, м3/ч 975 Частота, Гц 50 Питание, В 230 Мощность, кВт 0.072 Давление, Pa 60 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
