Вентилятор Ebmpapst A4D350-AN08-02 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst A4D350-AN08-02 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN A4D350-AN08-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A4D350-AN08-02:
- Класс защиты: IP 44
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель

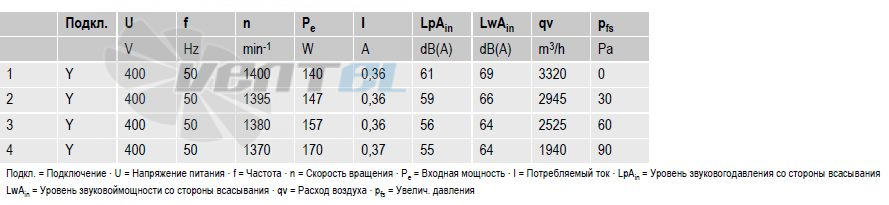

Рабочие параметры вентилятора A4D350-AN08-02
Тип A4D350-AN08-02 Мотор M4D074-DF Фаза 3~ 3~ Номинальное напряжение VAC 230 400 Частота Hz 50 ? 50 Y Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 1370 1370 Входная мощность W 170 170 Потребляемый ток A 0,64 0,37 Макс. противодавление Pa 90 90 Мин. темп. окр. среды °C -25 -25 Макс. темп. окр. среды °C 65 65 Пусковой ток A 1,1 1,1 Общий КПД 28,7 Класс эффективности N 40,1 Входная мощность kW 0,16 Расход воздуха m?/h 2105 Увелич. давления Pa 82 Скорость вращения min-1 1375 Техническое описание A4D350-AN08-02
Вес 3,2 k Размер двигателя 350 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал лопастей Полимер PP Количество лопастей 5 Направление потока A Направление вращения Справа, вид на ротор Степень защиты IP 44; в зависимости от монтажного положения Класс изоляции F Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу; ротор вверху Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

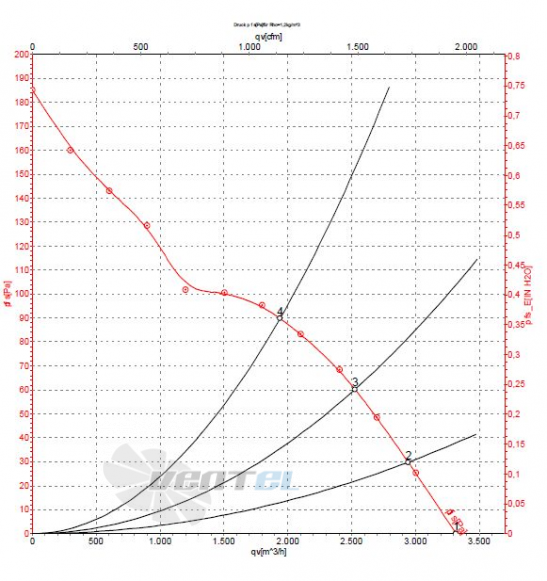

подключен стороной заказчика)График рабочей точки

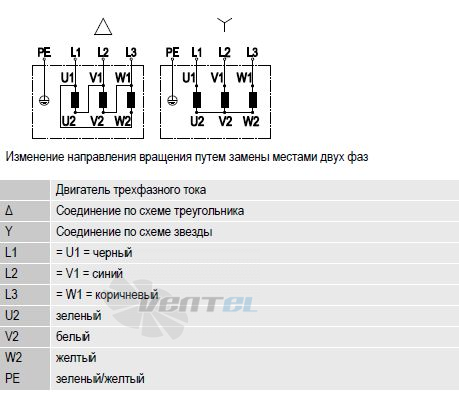

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 3.2 Конструкция Осевой Типоразмер, мм 350 Уровень шума, dB/A 69 Сила тока, A 0.64 Производительность, м3/ч 3320 Частота, Гц 50 Питание, В 230 Мощность, кВт 0.17 Давление, Pa 90 Тип вентилятора, AC/DC AC переменного тока Исполнение Без крепежных элементов -
