Вентилятор Ebmpapst S4E350-AN02-43 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst S4E350-AN02-43 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN S4E350-AN02-43 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S4E350-AN02-43:
- Класс защиты: IP 44
- Класс изоляции: "B"
- Защита двигателя: температурный предохранитель выведен

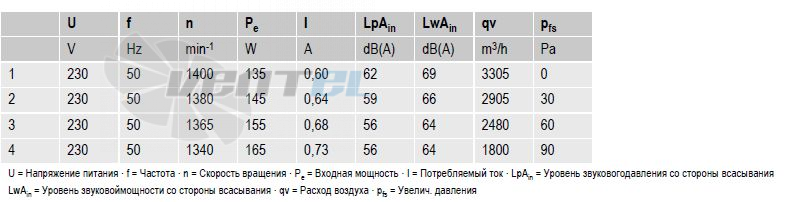

Рабочие параметры вентилятора S4E350-AN02-43
Тип S4E350-AN02-43 Мотор M4E074-DF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Метод опред. данных мн Соответствует нормативам CE Скорость вращения min-1 1340 Входная мощность W 165 Потребляемый ток A 0,73 Конденсатор ?F 4 Напряжение конденсатора VDB 400 Макс. противодавление Pa 90 Мин. темп. окр. среды °C -40 Макс. темп. окр. среды °C 45 Пусковой ток A 1,4 Общий КПД % 29 Класс эффективности N 40,4 Входная мощность kW 0,16 Расход воздуха m?/h 2160 Увелич. давления Pa 75 Скорость вращения min-1 1355 Техническое описание S4E350-AN02-43
Вес 5,2 kg Размер двигателя 350 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал клемной коробки Полимер ABS Материал лопастей Полимер PP Материал защитной решётки Сталь, с полимерным покрытием черного цвета (RAL 9005) Количество лопастей 5 Направление потока V Направление вращения Слева, вид на ротор Степень защиты IP 44; в зависимости от монтажного положения Класс изоляции B Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник с низкотемпературной смазкой Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя Реле контроля температуры (TW) с внутренней разводкой Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

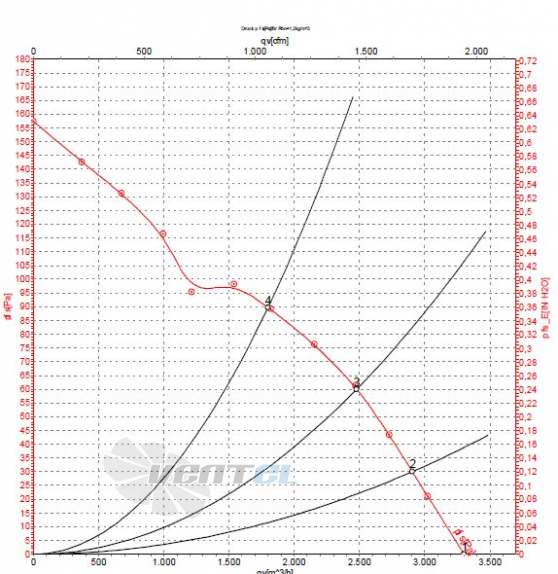

подключен стороной заказчика)График рабочей точки

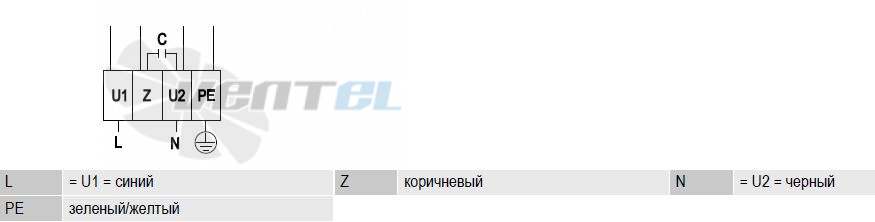

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 5.2 Конструкция Осевой Типоразмер, мм 350 Уровень шума, dB/A 69 Сила тока, A 0.73 Производительность, м3/ч 3305 Частота, Гц 50 Питание, В 230 Мощность, кВт 0.165 Давление, Pa 90 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
