Вентилятор Ebmpapst A4D500-AD03-01 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst A4D500-AD03-01 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN A4D500-AD03-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A4D500-AD03-01:
- Класс защиты: IP 54
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен

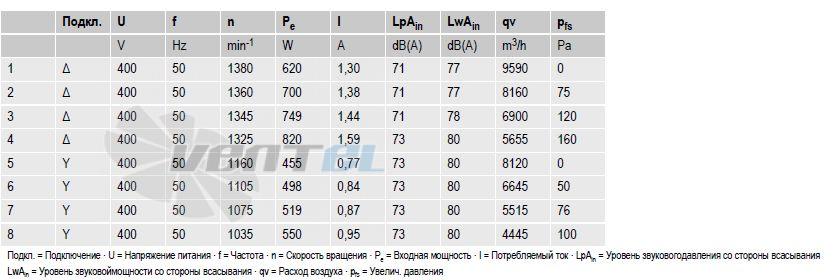

Рабочие параметры вентилятора A4D500-AD03-01
Тип A4D500-AD03-01 Мотор M4D110-GF Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Частота Hz 50 ? 50 Y Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 1325 1035 Входная мощность W 820 550 Потребляемый ток A 1,59 0,95 Макс. противодавление Pa 160 100 Мин. темп. окр. среды °C -40 -40 Макс. темп. окр. среды °C 80 80 Пусковой ток A 6,3 2 Общий КПД % 31,3 Класс эффективности N 38,3 Входная мощность kW 0,77 Расход воздуха m?/h 6045 Увелич. давления Pa 144 Скорость вращения min-1 1335 Техническое описание A4D500-AD03-01

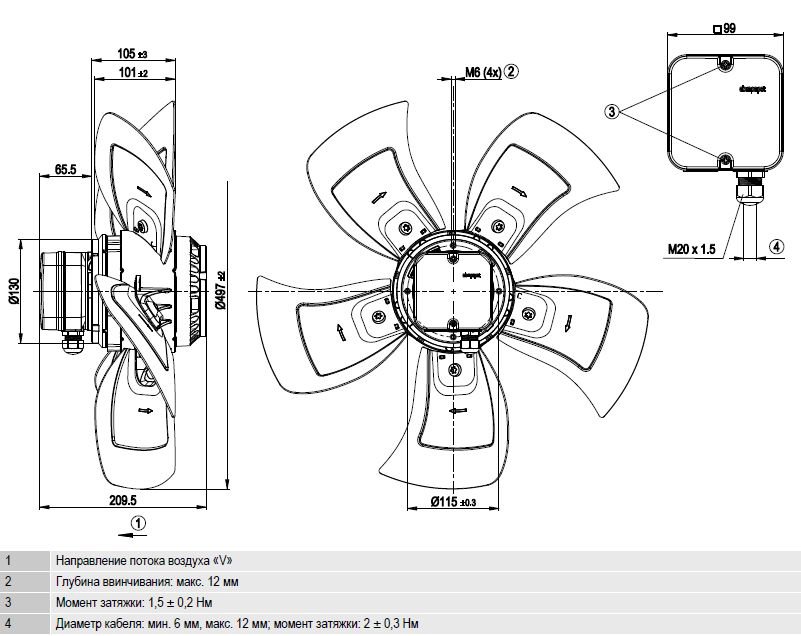

Вес 10,2 kg Размер двигателя 500 mm Покрытие ротора Скрепление заливкой с алюминием Материал клемной коробки Полимер PP Материал лопастей Алюминиевая пластина Материал защитной решётки Сталь, с полимерным покрытием черного цвета (RAL 9005) Количество лопастей 5 Направление потока V Направление вращения Слева, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F3-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)3,5 mA Защита двигателя Реле контроля температуры (TW) Класс защиты I (если защитный провод

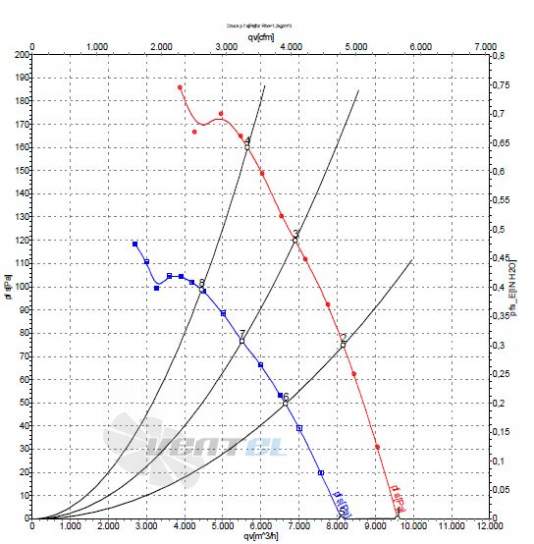

подключен стороной заказчика)График рабочей точки

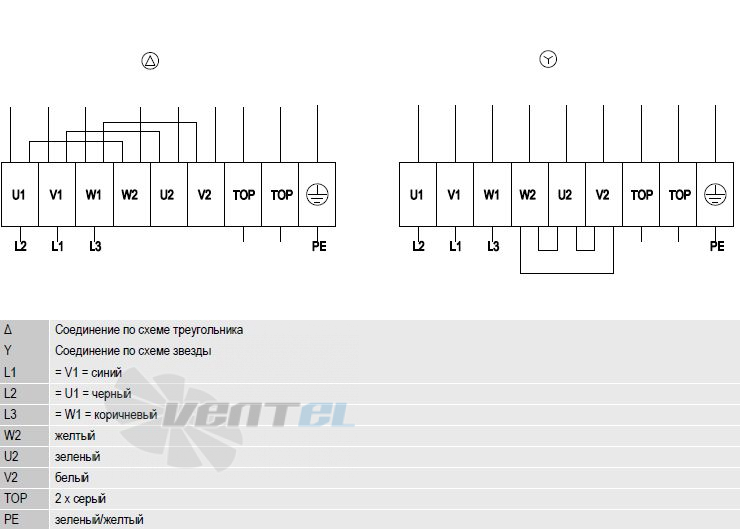

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 10.2 Конструкция Осевой Типоразмер, мм 500 Уровень шума, dB/A 73 Сила тока, A 1.59 Производительность, м3/ч 9590 Частота, Гц 50 Питание, В 380 Мощность, кВт 0.82 Давление, Pa 160 Тип вентилятора, AC/DC AC переменного тока Исполнение Без крепежных элементов -
