Вентилятор Ebmpapst S4E315-AC08-09 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Ebmpapst S4E315-AC08-09 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN S4E315-AC08-09 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S4E315-AC08-09:
- Класс защиты: IP 44
- Класс изоляции: "B"
- Защита двигателя: температурный предохранитель выведен

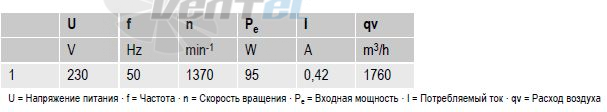

Рабочие параметры вентилятора S4E315-AC08-09
Тип S4E315-AC08-09 Мотор M4E068-DF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Метод опред. данных мн Соответствует нормативам CE Скорость вращения min-1 1370 Входная мощность W 95 Потребляемый ток A 0,42 Конденсатор ?F 3 Напряжение конденсатора VDB 400 Макс. противодавление Pa 75 Мин. темп. окр. среды °C -40 Макс. темп. окр. среды °C 40 Техническое описание S4E315-AC08-09
Вес 3,2 kg Размер двигателя 315 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал лопастей Листовая сталь, с лакокрасочным покрытием черного цвета Количество лопастей 5 Направление потока A Направление вращения Справа, вид на ротор Степень защиты IP 44; в зависимости от монтажного положения Класс изоляции B Класс защиты от влажности F2-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 70 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник с низкотемпературной смазкой Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя Реле контроля температуры (TW) с внутренней разводкой Вывод кабеля подключения Осев. Класс защиты I (если защитный провод

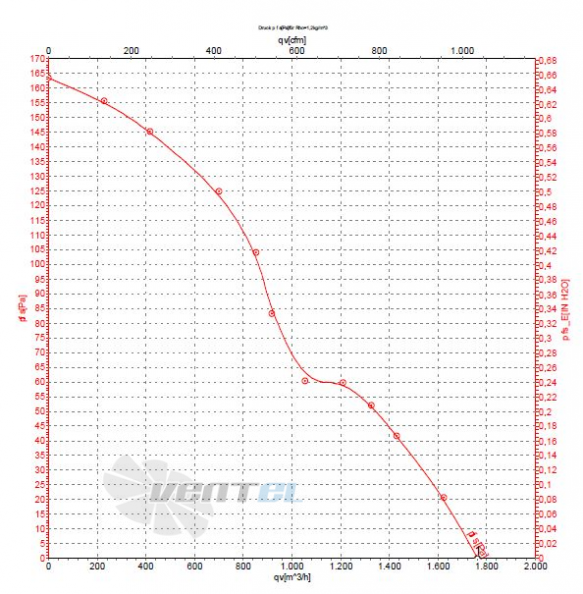

подключен стороной заказчика)График рабочей точки

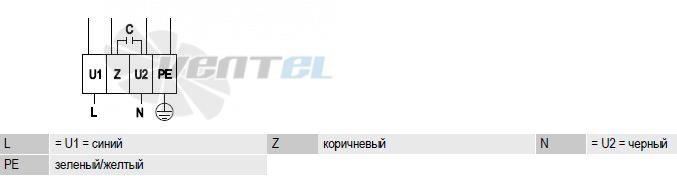

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 3.2 Конструкция Осевой Типоразмер, мм 315 Сила тока, A 0.42 Производительность, м3/ч 1760 Частота, Гц 50 Питание, В 230 Мощность, кВт 0.095 Давление, Pa 163 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
