Вентилятор Ebmpapst W2E200-CF02-02 осевой

Тех описание Ebmpapst W2E200-CF02-02

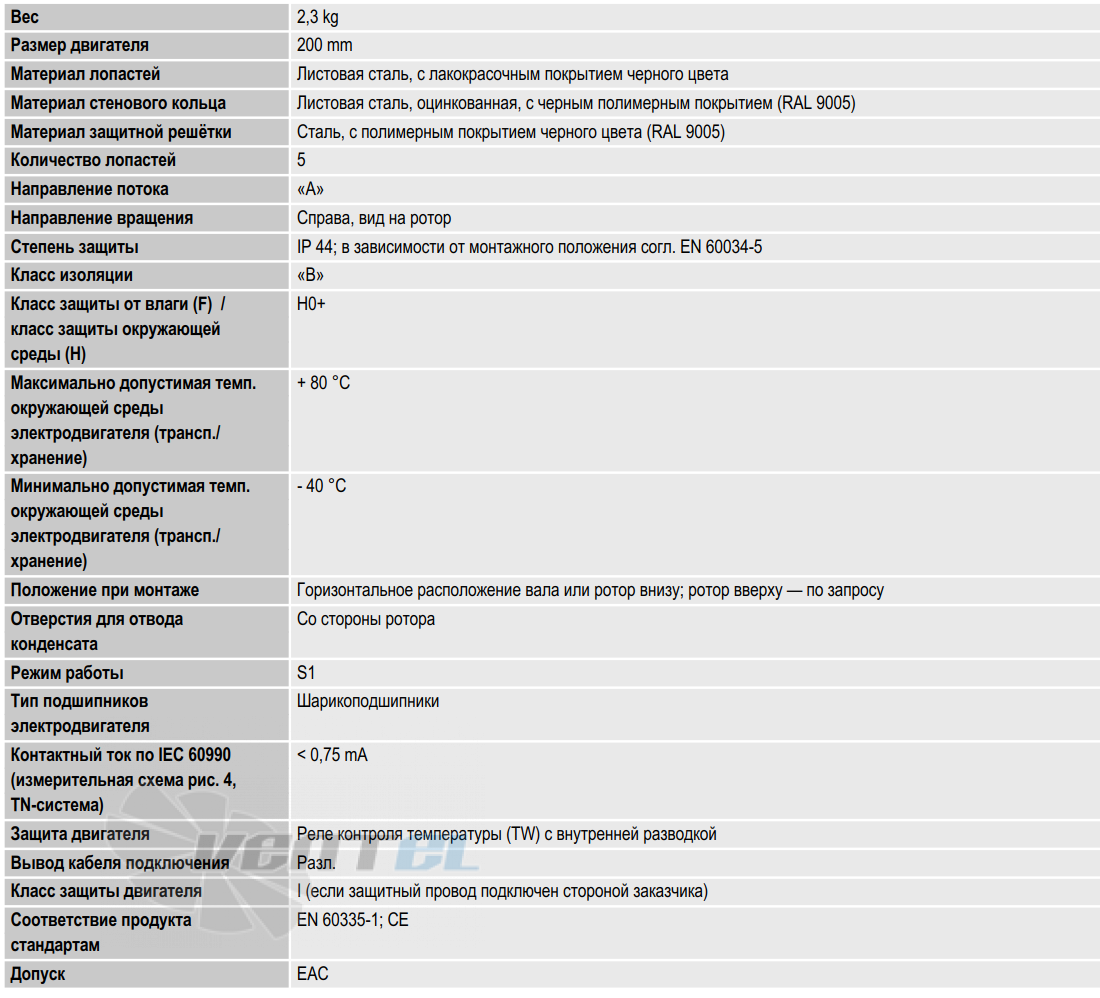

Описание Ebmpapst W2E200-CF02-02

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном противодавлении (сопротивлении)
• Напряжение питания – постоянное и переменное (1- / 3-фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа и место применения
• Количество шт.
• Условия окружающей среды (влажность, температура, климат)
• Диаметр рабочего колеса

• Класс защиты: IP 44 (учесть положение при монтаже и наличие отверстий для слива конденсата)
• Класс изоляции: "B"

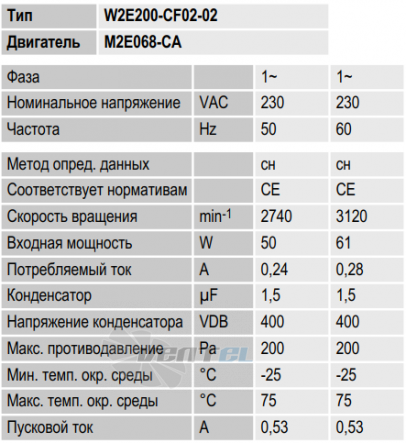

Рабочие параметры Ebmpapst W2E200-CF02-02

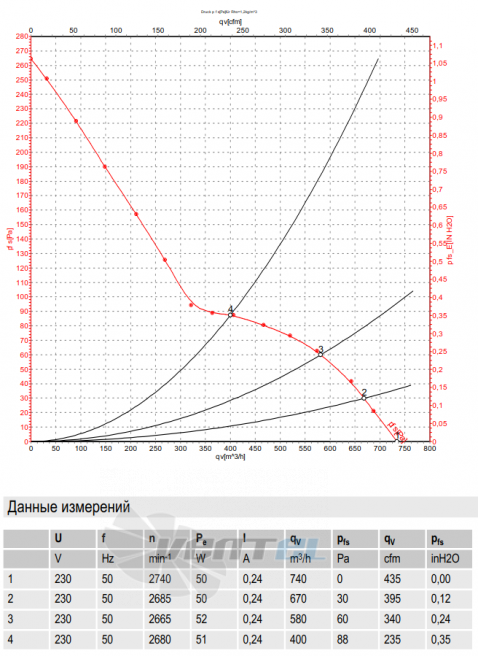

График рабочей точки

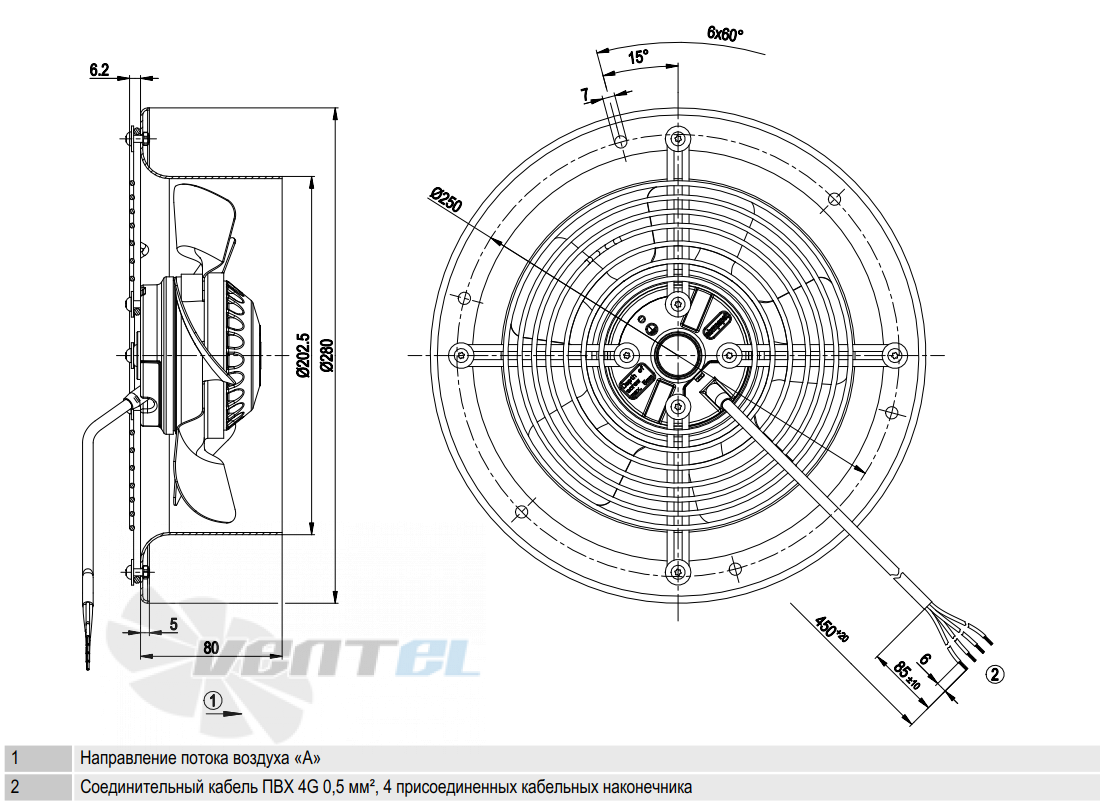

Габаритные размеры

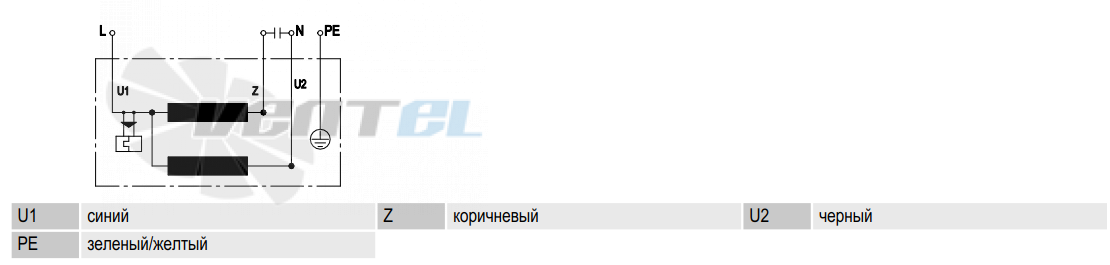

Схема электрического подключения

Расшифровка наименования

Тип

• A - осевой вентилятор
• S - осевой вентилятор с защитной решеткой
• W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D - Трехфазный двигатель
• Е - Однофазный двигатель с пусковым конденсатором
• G - ЕС-двигатель
• S - Двигатель с расщепленными полюсами
• Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя

• 5) Код механического исполнения
• 6) Код электрического исполнения
• 7) Код вариантов механического исполнения
