Вентилятор Ebmpapst S6D910-AA01-01 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst S6D910-AA01-01 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN S6D910-AA01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S6D910-AA01-01:
- Класс защиты: IP 54
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен

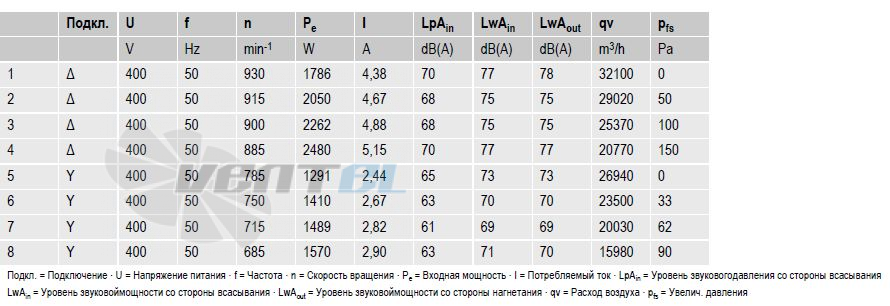

Рабочие параметры вентилятора S6D910-AA01-01
Тип S6D910-AA01-01 Мотор M6D138-NA Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Подключение ? Y Частота Hz 50 50 Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 885 685 Входная мощность W 2480 1570 Потребляемый ток A 5,15 2,9 Макс. противодавление Pa 150 90 Мин. темп. окр. среды °C -40 -40 Макс. темп. окр. среды °C 50 50 Пусковой ток A 18,6 6,2 Общий КПД % 36,1 Класс эффективности N 40 Входная мощность kW 2,46 Расход воздуха m?/h 21770 Увелич. давления Pa 142 Скорость вращения min-1 890 Техническое описание S6D910-AA01-01
Вес 39,4 kg Размер двигателя 910 mm Покрытие ротора Скрепление заливкой с алюминием Материал клемной коробки Полимер PP Материал лопастей Вкладыш из алюминиевой пластины,
с полимерным покрытием PPМатериал защитной решётки Сталь, с полимерным покрытием черного цвета Количество лопастей 5 Угол атаки лопасти 0° Направление потока «V» Направление вращения Справа, вид на ротор Степень защиты IP 54 Класс изоляции «F» Класс защиты от влажности F3-1 Максимально допустимая темп.
окружающей среды электродвигателя+80 °C Минимально допустимая темп.
окружающей среды электродвигателя-40 °C Положение при монтаже Любое Отверстия для отвода конденсата На стороне ротора и статора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)3,5 mA Электрическое подсоединение Через клеммную коробку Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Осев Класс защиты I (если защитный провод

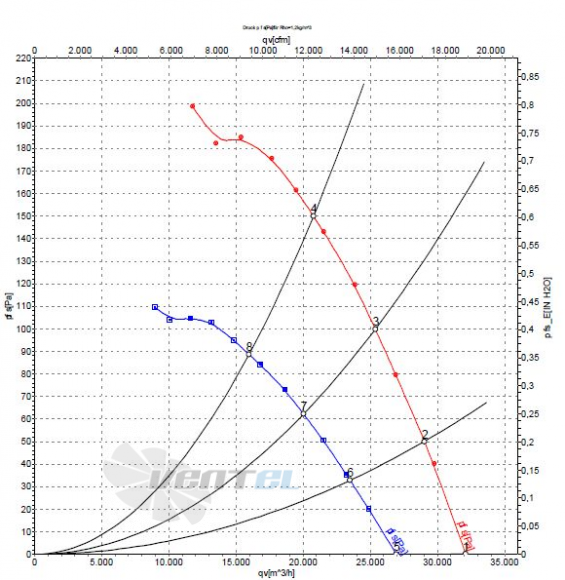

подключен стороной заказчика)Допуск EAC; VDE График рабочей точки

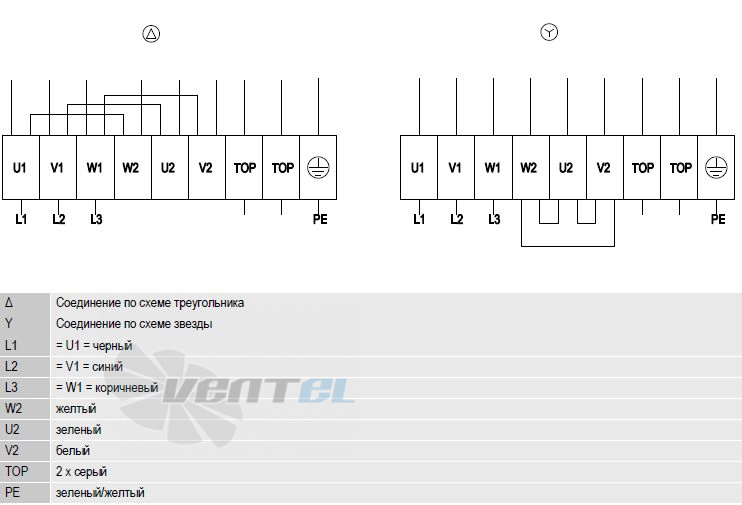

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 39.4 Конструкция Осевой Типоразмер, мм 910 Уровень шума, dB/A 78 Сила тока, A 5.15 Производительность, м3/ч 32100 Частота, Гц 50 Питание, В 380 Мощность, кВт 2.48 Давление, Pa 150 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
