Описание
Тех описание Hyblade Ebmpapst S4D710-BF01-02 - RU Инструкция по эксплуатации Ebmpapst S4D710-BF01-02 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN S4D710-BF01-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении);
- Напряжение питания – постоянное и переменное 1- / 3- фазное;
- Уровень шума;
- Коэффициент полезного действия;
- Имеющееся пространство для монтажа и место применения;
- Количество штук;
- Условия окружающей среды (влажность, температура,климат);
- Диаметр рабочего колеса.
Описание S4D710-BF01-02:
- Класс защиты: IP 54
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель выведен

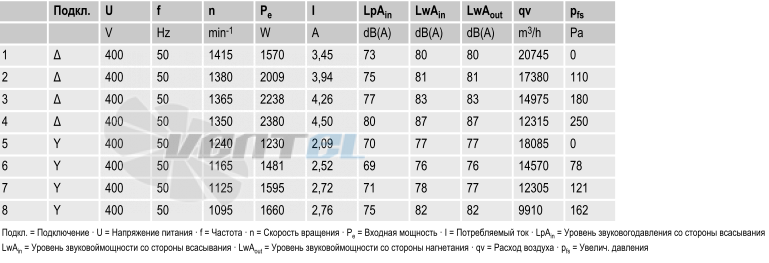

Рабочие параметры вентилятора S4D710-BF01-02
Тип S4D710-BF01-02 Мотор M4D138-LA Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Частота Hz 50 50 Подключение ? Y Соответствует нормативам CE CE Скорость вращения min-1 1350 1095 Входная мощность W 2380 1660 Потребляемый ток A 4,5 2,76 Макс. противодавление Pa 250 160 Мин. темп. окр. среды °C -40 -40 Макс. темп. окр. среды °C 60 60 Входная мощность kW 2,34 Расход воздуха m?/h 13480 Увелич. давления Pa 231 Скорость вращения min-1 1355 Регулирование частоты вращения Нет Общий КПД ?es 36,7 Техническое описание S4D710-BF01-02
Вес 30,3 kg Размер двигателя 710 mm Покрытие ротора Скрепление заливкой с алюминием Материал клемной коробки Полимер PP Материал лопастей Вкладыш из алюминиевой пластины, с полимерным покрытием PP Материал защитной решётки Сталь, с полимерным покрытием черного цвета Количество лопастей 5 Направление потока A Направление вращения Слева, вид на ротор Степень защиты IP 54; в зависимости от монтажного положения Класс изоляции F Класс защиты от влажности F3-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата На стороне ротора и статора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Защита двигателя Реле контроля температуры (TW) Вывод кабеля подключения Осев. Класс защиты I (если защитный провод

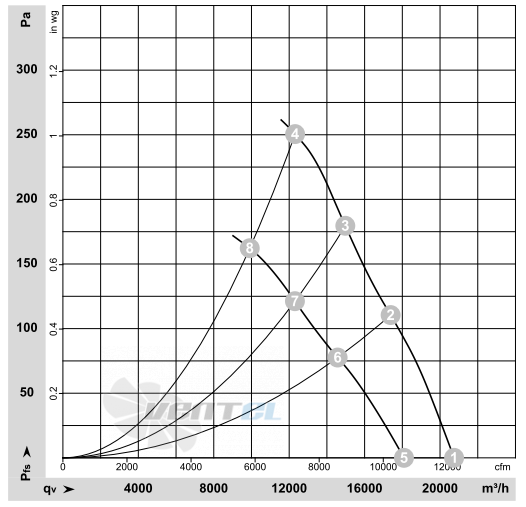

подключен стороной заказчика)График рабочей точки

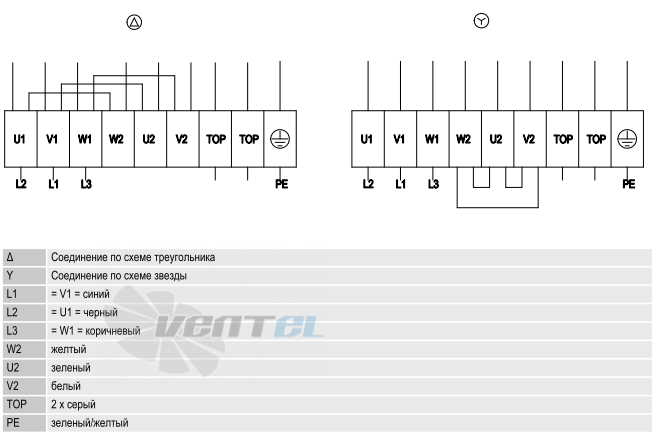

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор;
S - осевой вентилятор с защитной решеткой;
W - осевой вентилятор со стеновым колесом.2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель;
Е - Однофазный двигатель с пусковым конденсатором;
G - ЕС-двигатель;
S - Двигатель с расщепленными полюсами;
Q - Квадратный двигатель с расщепленными полюсами.
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения. -
Характеристики
Вес, кг. 30.3 Конструкция Осевой Типоразмер, мм 710 Уровень шума, dB/A 87 Сила тока, A 4.5 Производительность, м3/ч 20745 Частота, Гц 50 Питание, В 380 Мощность, кВт 2.38 Давление, Pa 250 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
