Вентилятор Ebmpapst S6D710-BH01-02 осевой
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst S6D710-BH01-02 - RU Каталог Hyblade 2012 350-450 мм - EN Каталог Hyblade 2010 500-910 мм - EN S6D710-BH01-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S6D710-BH01-02:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель выведен

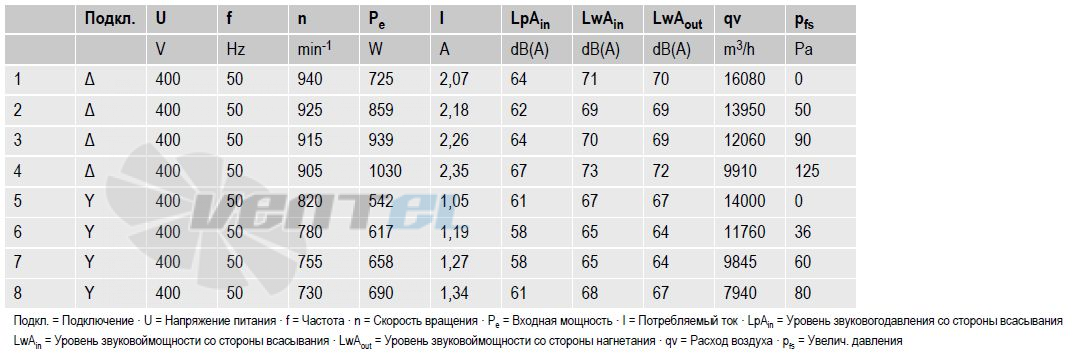

Рабочие параметры вентилятора S6D710-BH01-02
Тип S6D710-BH01-02 Мотор M6D138-HF Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Частота Hz 50 ? 50 Y Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 905 730 Входная мощность W 1030 690 Потребляемый ток A 2,35 1,34 Макс. противодавление Pa 125 80 Мин. темп. окр. среды °C -40 -40 Макс. темп. окр. среды °C 80 80 Пусковой ток A 9 3 Общий КПД % 33,6 Класс эффективности N 40 Входная мощность kW 0,97 Расход воздуха m?/h 10730 Увелич. давления Pa 111 Скорость вращения min-1 910 Техническое описание S6D710-BH01-02
Вес 26,1 kg Размер двигателя 710 mm Покрытие ротора Скрепление заливкой с алюминием Материал клемной коробки Полимер PP Материал лопастей Вкладыш из алюминиевой пластины, с полимерным покрытием PP Материал защитной решётки Сталь, с полимерным покрытием черного цвета (RAL 9005) Количество лопастей 5 Направление потока A Направление вращения Слева, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F3-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Любое Отверстия для отвода конденсата На стороне ротора и статора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)3,5 mA Защита двигателя Реле контроля температуры (TW) Вывод кабеля подключения Осев. Класс защиты I (если защитный провод

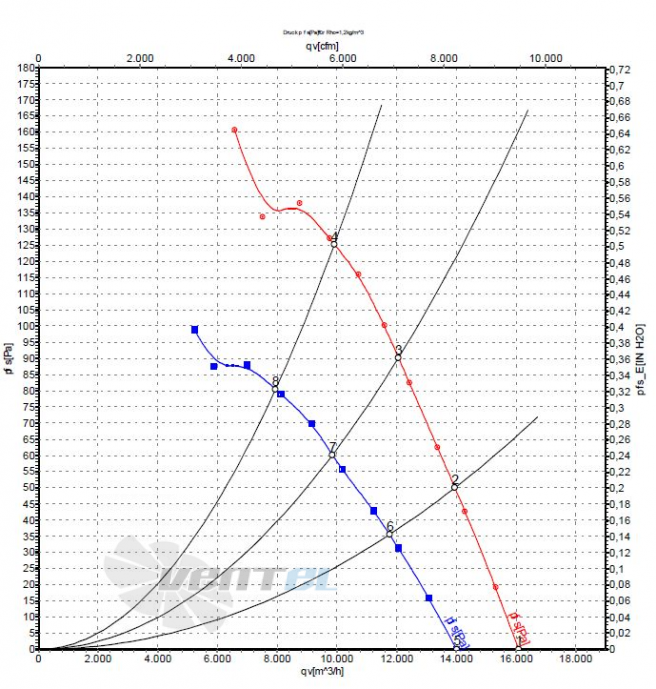

подключен стороной заказчика)График производительности и подбора рабочей точки

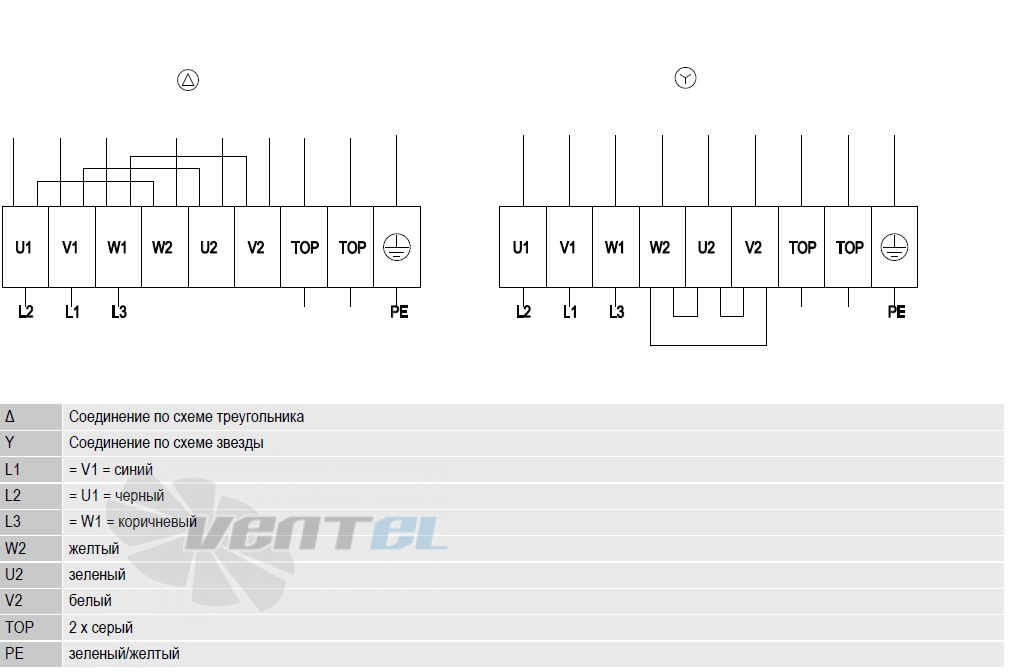

Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателяD - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения -
Характеристики
Вес, кг. 26.1 Конструкция Осевой Типоразмер, мм 710 Уровень шума, dB/A 73 Сила тока, A 2.35 Производительность, м3/ч 16080 Частота, Гц 50 Питание, В 380 Мощность, кВт 1.03 Давление, Pa 125 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
