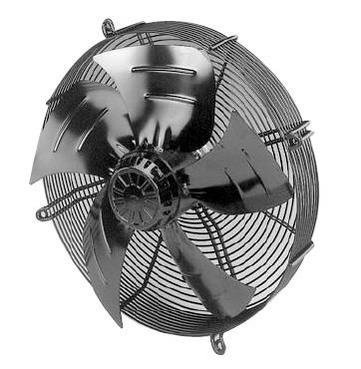

Вентилятор Ebmpapst S4D560-AM03-01 осевой
Артикул:
S4D560-AМ03-01
1 ₽/шт
-
+
Наличие товара и актуальную стоимость уточняйте у менеджеров
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Hyblade Ebmpapst S4D560-AM03-01 - RU
Каталог Hyblade 2012 350-450 мм - EN
Каталог Hyblade 2010 500-910 мм - EN S4D560-AM03-01 описание
Для множества применений в области вентиляции Ebmpapst предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3- фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание S4D560-AM03-01:
- Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель с выведен

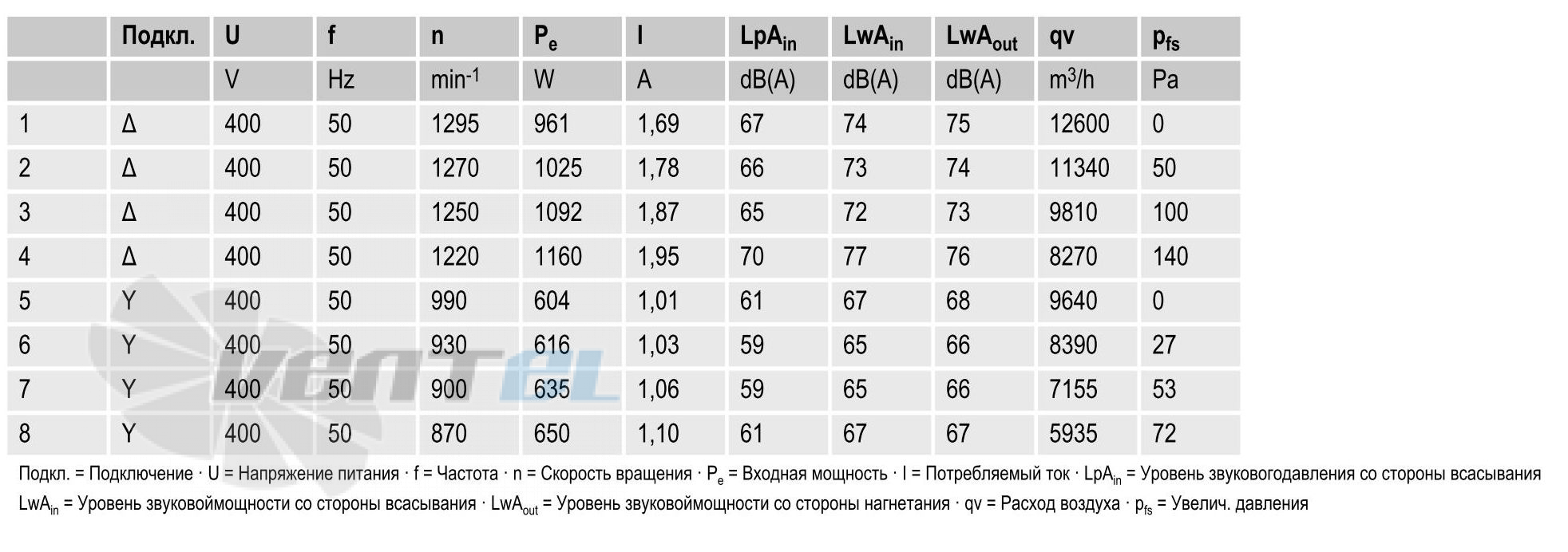

Рабочие параметры вентилятора S4D560-AM03-01
Тип S4D560-AM03-01 Мотор M4D110-GF Фаза 3~ 3~ Номинальное напряжение VAC 400 400 Частота Hz 50 50 Y Метод опред. данных мн мн Соответствует нормативам CE CE Скорость вращения min-1 1220 870 Входная мощность W 1160 650 Потребляемый ток A 1,95 1,1 Макс. противодавление Pa 140 72 Мин. темп. окр. среды °C -40 -40 Макс. темп. окр. среды °C 50 50 Пусковой ток A 6,5 6,5
Техническое описание S4D560-AM03-01
Вес 14,7 kg Размер двигателя 560 mm Покрытие ротора Скрепление заливкой с алюминием Материал клемной коробки Полимер PP Материал лопастей Вкладыш из алюминиевой пластины, с полимерным покрытием PP Материал защитной решётки Сталь, с полимерным покрытием черного цвета (RAL 9005) Количество лопастей 5 Направление потока V Направление вращения Слева, вид на ротор Степень защиты IP 54 Класс изоляции F Класс защиты от влажности F3-1 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное Отверстия для отвода конденсата На стороне ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)3,5 mA Защита двигателя Реле контроля температуры (TW) Вывод кабеля подключения Осев. Класс защиты I (если защитный провод

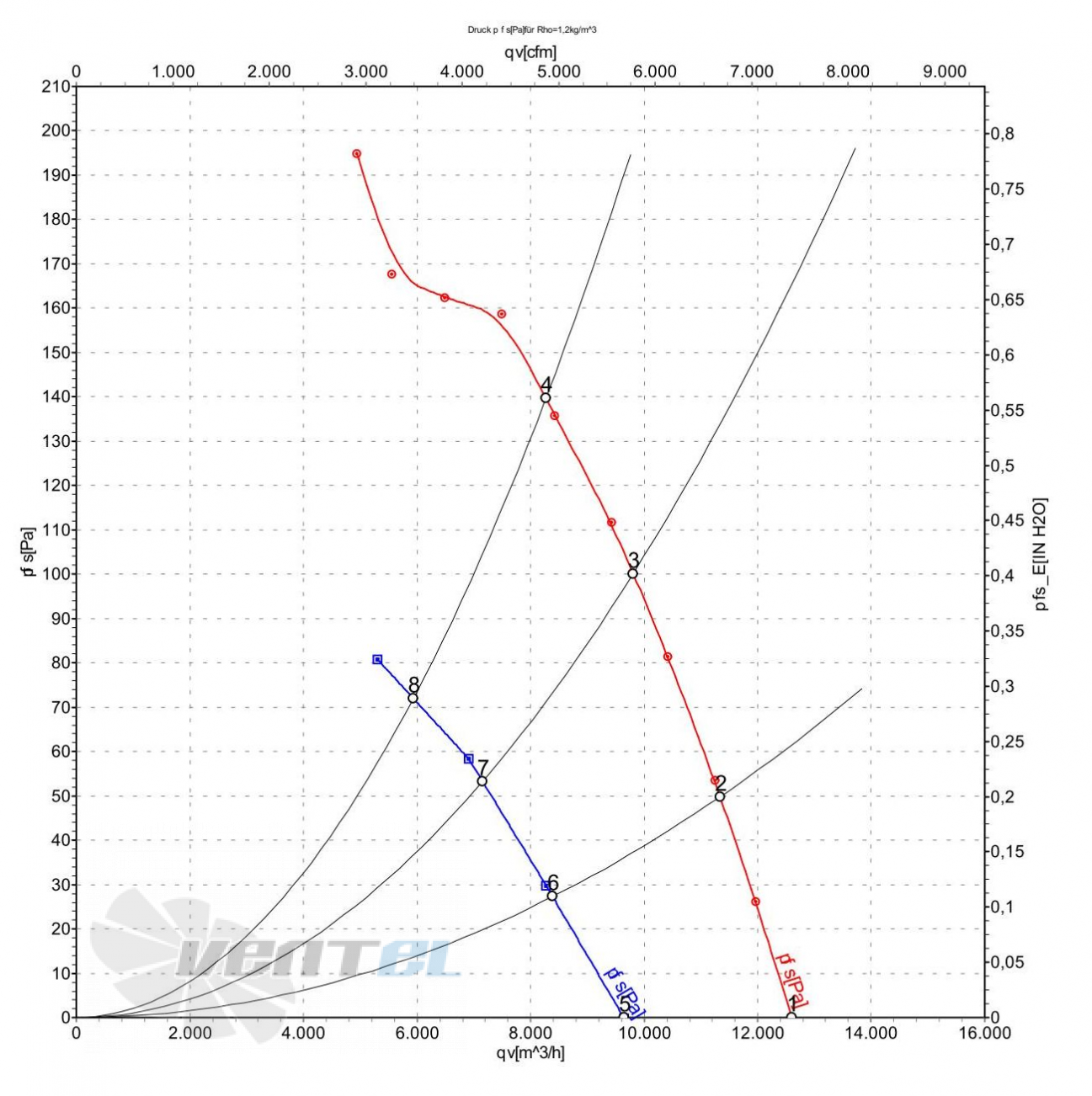

подключен стороной заказчика)График рабочей точки

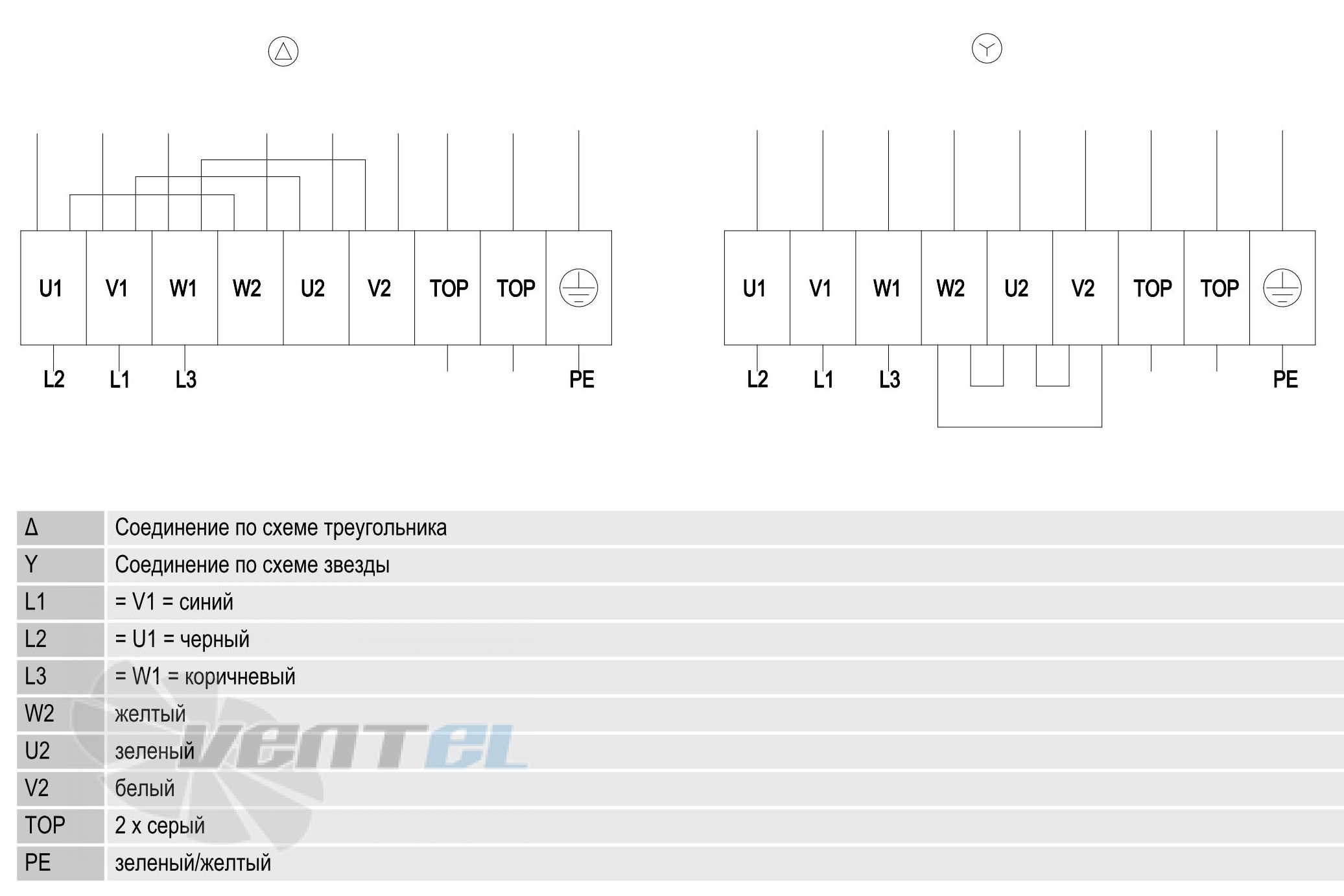

Схема электрического подключения
Расшифровка наименования
1) Тип
- A - осевой вентилятор
- S - осевой вентилятор с защитной решеткой
- W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D - Трехфазный двигатель
- Е - Однофазный двигатель с пусковым конденсатором
- G - ЕС-двигатель
- S - Двигатель с расщепленными полюсами
- Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;
5) Код механического исполнения;
6) Код электрического исполнения;
7) Код вариантов механического исполнения.
-
Характеристики
Вес, кг. 14.7 Конструкция Осевой Типоразмер, мм 560 Уровень шума, dB/A 77 Сила тока, A 1.95 Производительность, м3/ч 12600 Частота, Гц 50 Питание, В 380 Мощность, кВт 1.1 Давление, Pa 140 Тип вентилятора, AC/DC AC переменного тока Исполнение Решетка -
