Вентилятор Ebmpapst A2D300-AP02-02 осевой
Артикул:
A2D300-AP02-02
1 ₽/шт
-
+
Наличие товара и актуальную стоимость уточняйте у менеджеров
- Описание
- Характеристики
- Задать вопрос
-
Описание
Тех описание Ebmpapst A2D300-AP02-02 - EN
Каталог Hyblade 2012 350-450 мм - EN
Каталог Hyblade 2010 500-910 мм - EN A2D300-AP02-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном противодавлении (сопротивлении)
- Напряжение питания – постоянное и переменное (1- / 3-фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа и место применения
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание A2D300-AP02-02:
- Класс защиты: IP 44
- Класс изоляции: "F"
- Защита двигателя: температурный предохранитель выведен

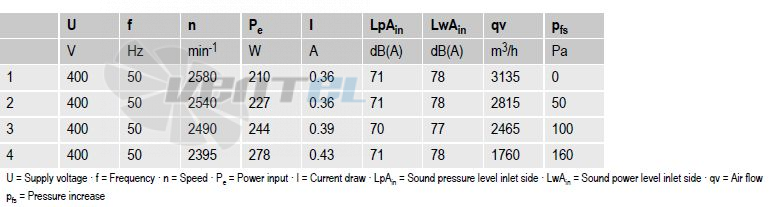

Рабочие параметры вентилятора A2D300-AP02-02
Тип A2D300-AP02-02 Мотор M2D074-DF Фаза 3~ 3~ Номинальное напряжение VAC 230 400 Частота Hz 50 ? 50 Y Соответствует нормативам CE CE Скорость вращения min-1 2580 2580 Входная мощность W 210 210 Потребляемый ток A 0,62 0,62 Макс. противодавление Pa 200 200 Мин. темп. окр. среды °C -25 -25 Макс. темп. окр. среды °C 75 75 Пусковой ток A 2,0 1,16 Общий КПД % 29,9 Класс эффективности N 40 Входная мощность kW 0,25 Расход воздуха m?/h 2210 Увелич. давления Pa 125 Скорость вращения min-1 2455 Техническое описание A2D300-AP02-02
Вес 3,2 kg Размер двигателя 300 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал лопастей Листовая сталь, с лакокрасочным покрытием черного цвета Количество лопастей 5 Направление потока A Направление вращения Слева, вид на ротор Степень защиты IP 44; в зависимости от монтажного положения Класс изоляции F Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя+ 80 °C Минимально допустимая темп.
окружающей среды электродвигателя- 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата Со стороны ротора Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)0,75 mA Защита двигателя Реле контроля температуры (TW) с внутренней разводкой Вывод кабеля подключения Разл. Класс защиты I (если защитный провод

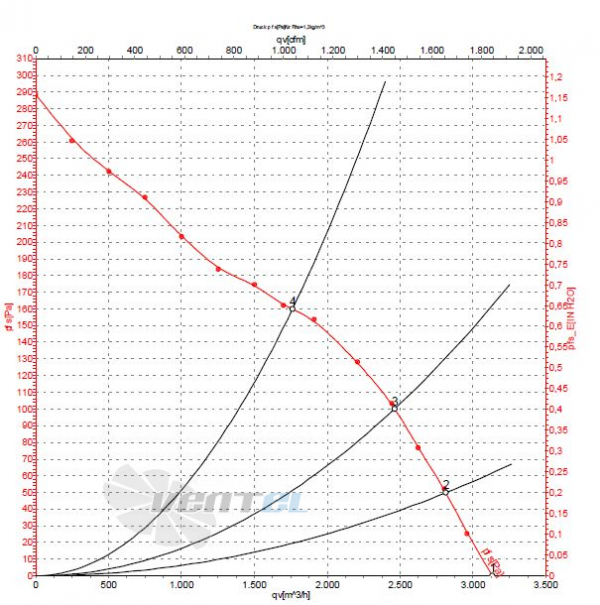

подключен стороной заказчика)График рабочей точки

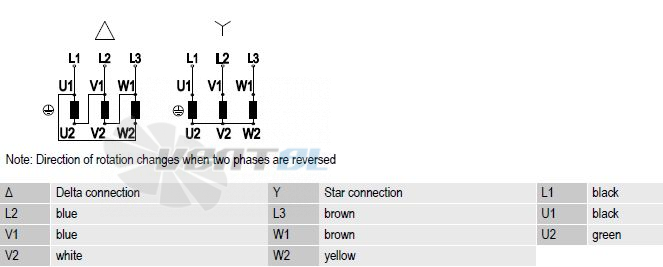

Схема электрического подключения
Расшифровка наименовани
1) Тип
- A - осевой вентилятор
- S - осевой вентилятор с защитной решеткой
- W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
- D - Трехфазный двигатель
- Е - Однофазный двигатель с пусковым конденсатором
- G - ЕС-двигатель
- S - Двигатель с расщепленными полюсами
- Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
-
Характеристики
Вес, кг. 3.2 Конструкция Осевой Типоразмер, мм 300 Уровень шума, dB/A 78 Сила тока, A 0.62 Производительность, м3/ч 3135 Частота, Гц 50 Питание, В 230 Мощность, кВт 0.21 Давление, Pa 200 Тип вентилятора, AC/DC AC переменного тока Исполнение Без крепежных элементов -
