Вентилятор Ebmpapst 8414NGH 80x80x25 DC - компактный

Описание Ebmpapst 8414NGH (80x80x25) DC

	Тех описание 8414NGH - EN
	КРАТКИЙ ОБЗОР компактных вентиляторов Ebmpapst - Русский
	Компактные вентиляторы AC, EC, DC 2010 - English
	Компактные вентиляторы AC, EC, DC 2011 - English

• Вентиляторы постоянного тока с двигателями с внешним ротором и электронной коммутацией. Электроника коммутации интегрировано в корпус статора;
• Новое техническое решение рабочего колеса с утолщениями на концах лопастей;
• Компактная конструкция с высокой удельной мощностью;
• Имеют электронную защиту от смены полярности, блокировки и перегрузки;
• «Крутая» кривая давления и низкий уровень шума;
• Вариант исполнения VarioPro: гибкое программное обеспечение позволяет реализовать решения под заказ в соответствии с Вашими требованиями;
• Вентилятор изготовлен из пластмассы, армированной стекловолокном. Корпус из РВТРпластика, рабочее колесо – из РА (полиамид);
• Нагнетание производится через распорки. Направление вращения – по часовой стрелке, если смотреть на ротор;
• К сети подключается двумя проводами AWG 24, TR 64;
• Зачищенные и залуженные контакты.

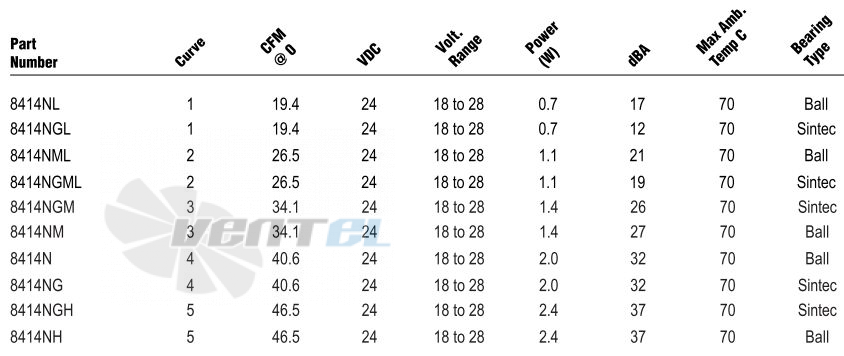

Рабочие параметры и характеристики Ebmpapst 8414NGH (80x80x25)

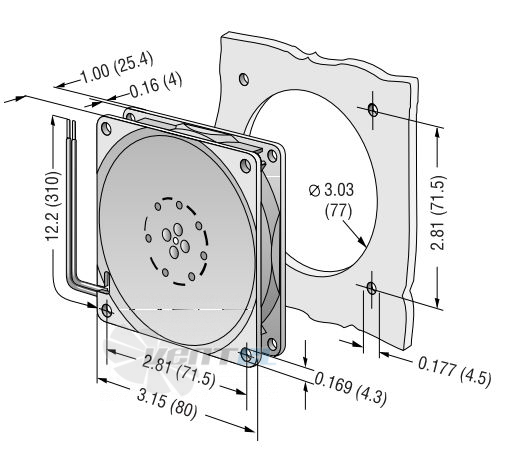

Габаритные размеры

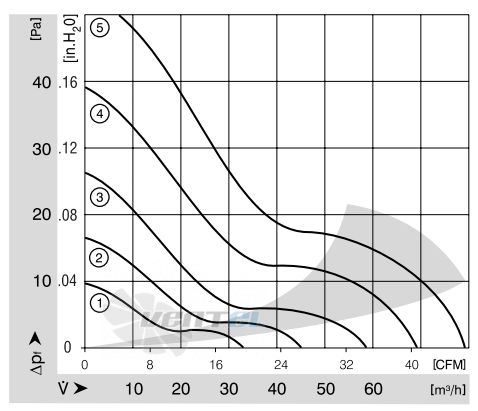

График производительности Ebmpapst 8414NGH

Общее описание вентиляторов Ebmpapst серии 8414NGH (80x80x25)

Осевые DC - Поток воздуха через рабочее колесо осевого вентилятора проходит параллельно оси вращения, то есть, другими словами, по оси вентилятора. Осевые вентиляторы при свободном нагнетании и нулевом статическом давлении имеют минимальную мощность потребления, которая увеличивается при возрастании давления сопротивления. Для охлаждения электроники осевые вентиляторы преимущественно оснащаются внешним корпусом, и электродвигатель встраивается в ступицу рабочего колеса. Такая компактная конструкция дает возможность экономить место в приборе. На фланце уже предусмотрены монтажные отверстия для крепления.

Диагональные вентиляторы DC - На первый взгляд, диагональные вентиляторы очень мало отличаются от осевых вентиляторов. Воздух всасывается параллельно оси вентилятора, но выдувается по диагонали. Благодаря конической форме колеса и корпуса всасываемый воздух в диагональных вентиляторах имеет большую степень сжатия и окружную скорость. При прямом сравнении с осевыми вентиляторами такого же типоразмера и сопоставимой мощности вентиляторы данной конструкции работают гораздо тише.

Бесшумная работа - Аэродинамически оптимальная конструкция и высокая механическая точность обеспечивают постоянный низкий уровень шума вентиляторов. В вентиляторах постоянного тока "мягкая" электронная коммутация обеспечивает беспрецедентно низкий уровень шума. Плавная регулировка и отсутствие пошагового переключения обмоток двигателя заметно снижает также генерирование механических шумов. В современной звукоизмерительной камере для каждой серии вентиляторов, начиная с самого начала, проводится ряд измерений с последующей компьютерной обработкой.
