Вентилятор Ebmpapst W2E143-AB15-01 143x51 - компактный AC

Описание Ebmpapst W2E143-AB15-01 143x51мм бесшумная работа и длительный срок службы

	Компактные вентиляторы постоянного и переменного тока 2006 - Русский
	Краткий обзор компактных вентиляторов Ebmpapst - Русский
	Компактные вентиляторы AC, EC, DC 2010 - English
	Компактные вентиляторы AC, EC, DC 2011 - English
	Технический паспорт W2E143-AB15-01

Техническая информация

• Электродвигателями с расщепленными полюсами или конденсаторными асинхронными двигателями;
• Длительный срок службы изделий;
• Степень защиты IP 20, возможна IP 54;
• Класс изоляции Е или F;
• Вентиляторы с конденсаторными асинхронными двигателями с внешним ротором отличаются особо высоким КПД;
• Почти все вентиляторы переменного тока защищены от перегрузки (например, при блокировке ротора) – либо по полному сопротивлению;

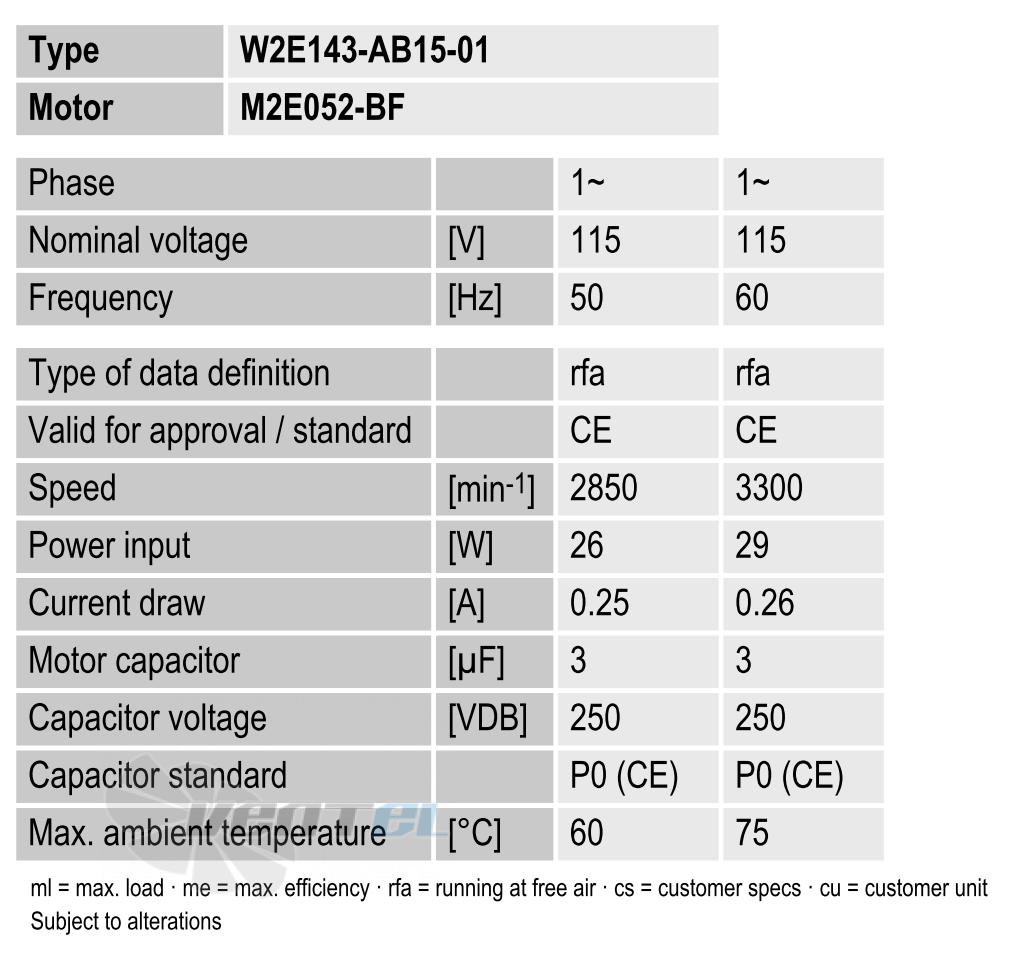

Рабочие параметры вентилятора W2E143-AB15-01

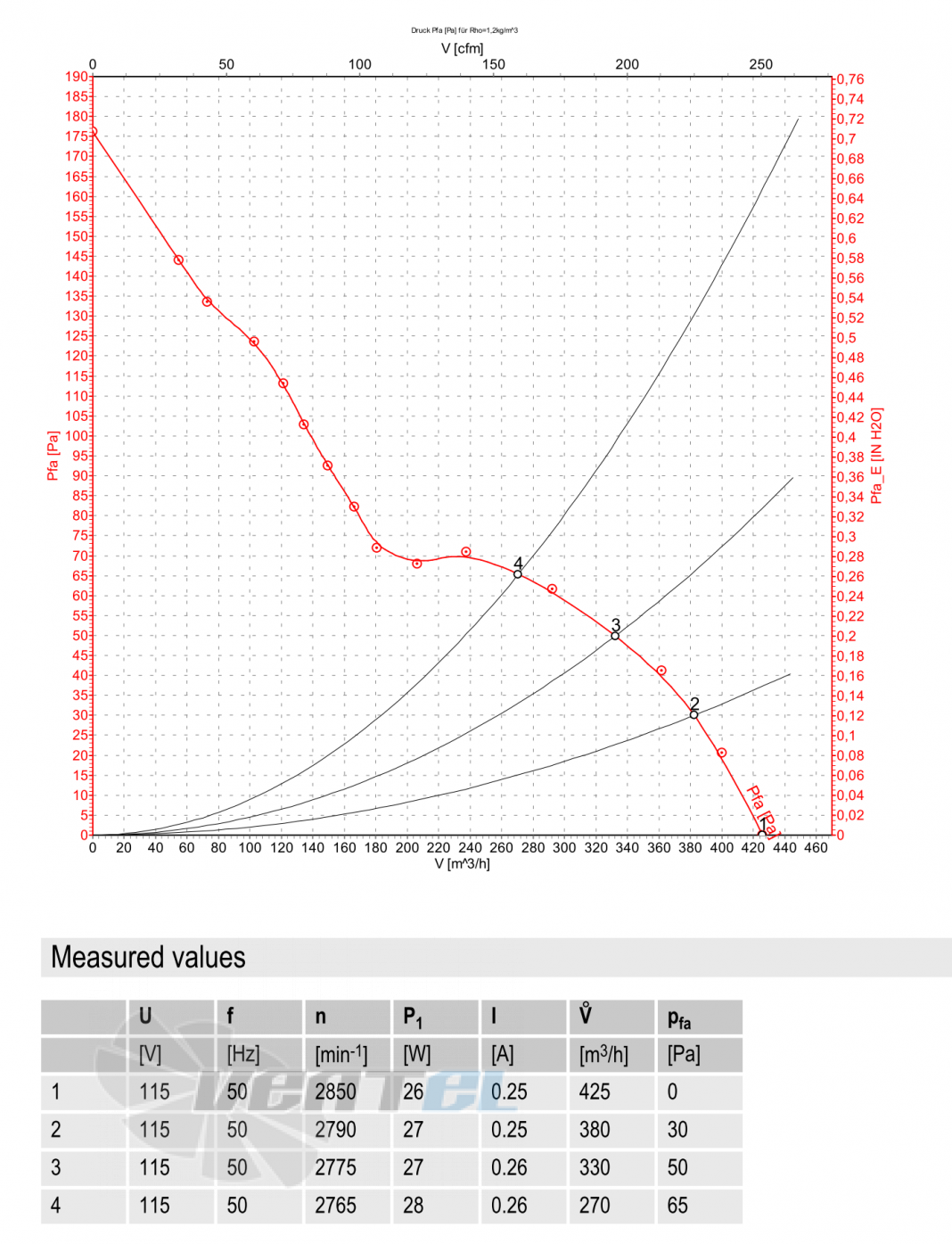

График рабочей точки W2E143-AB15-01

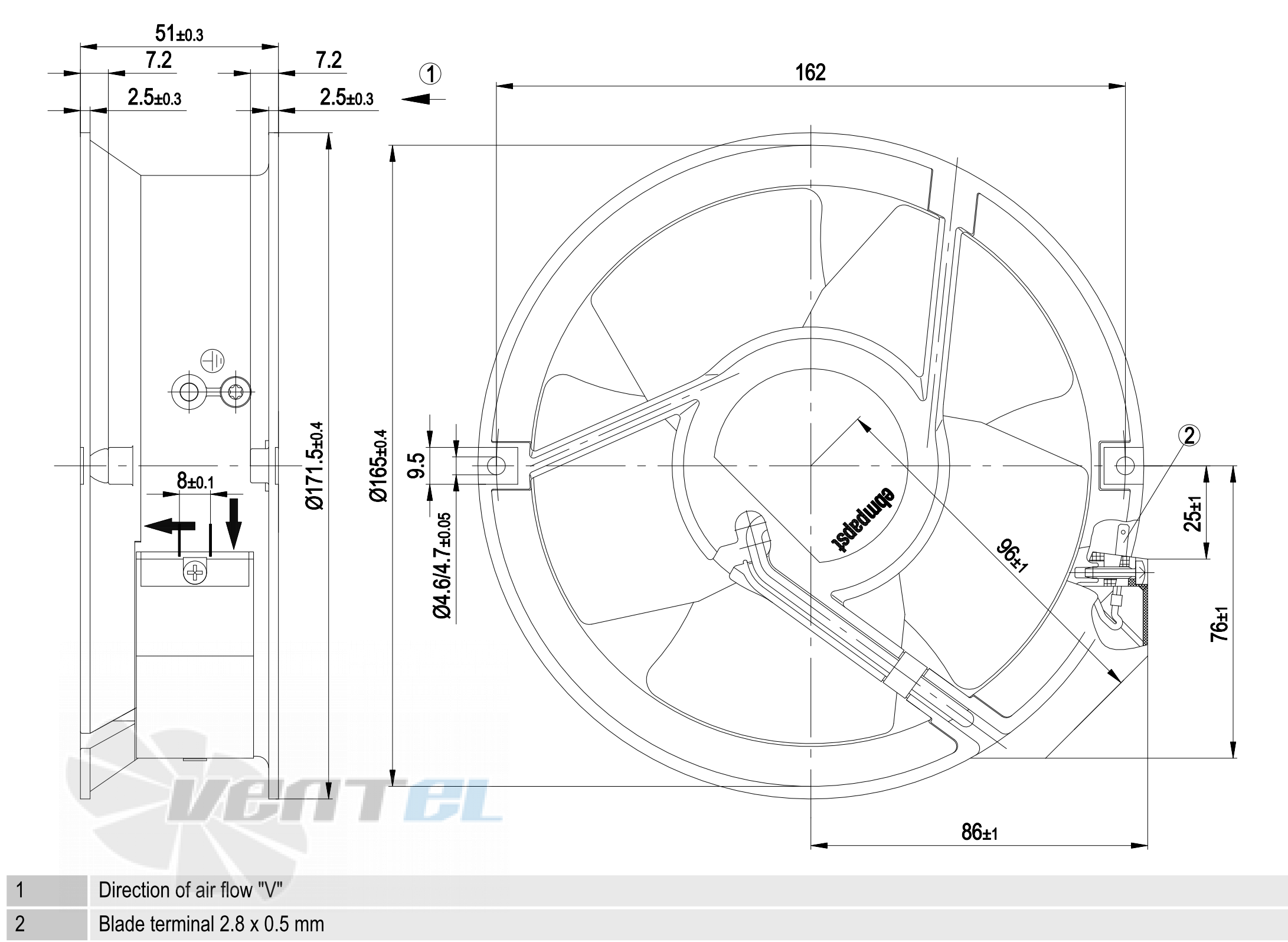

Габаритные размеры

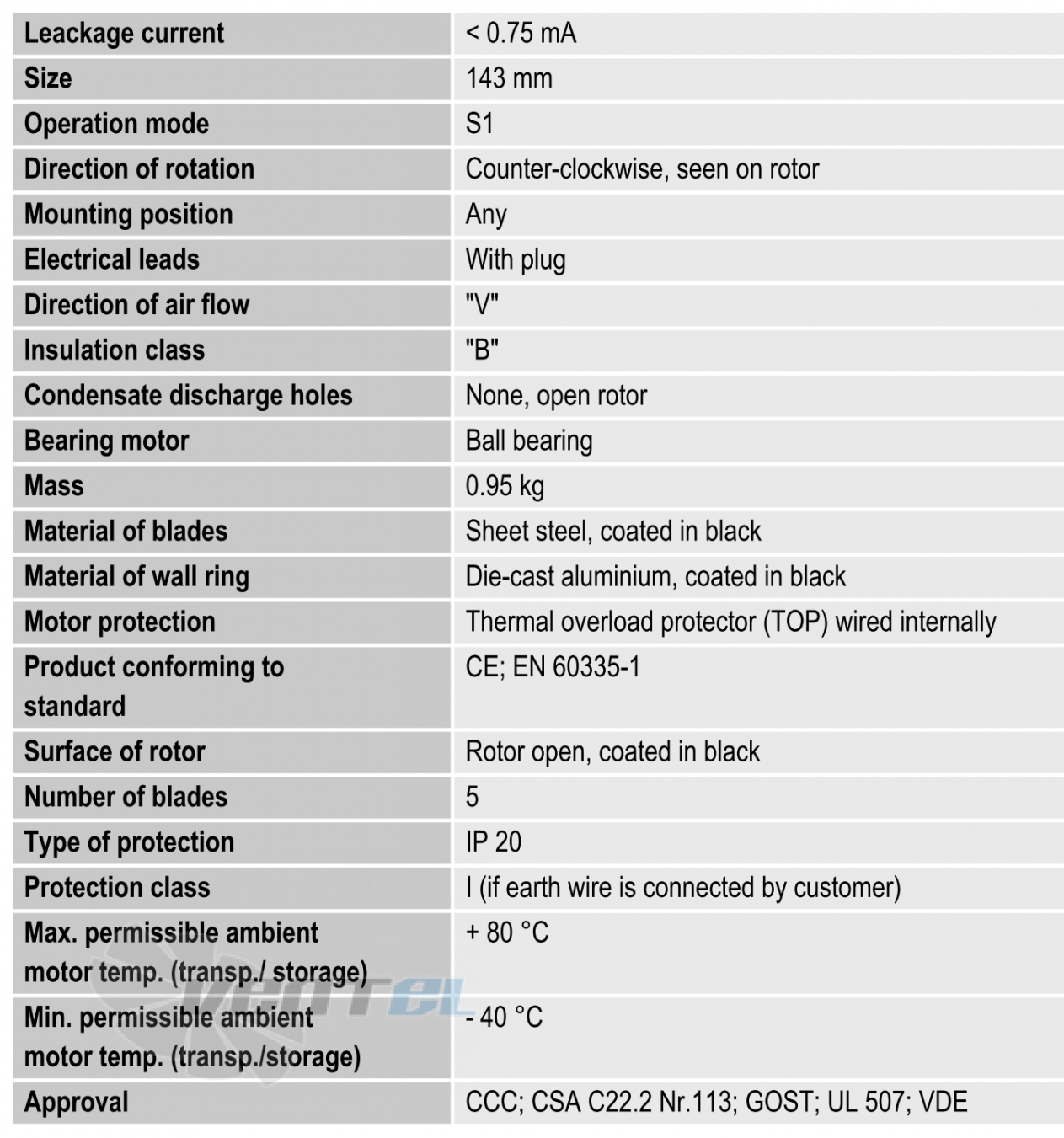

Техническое описание W2E143-AB15-01

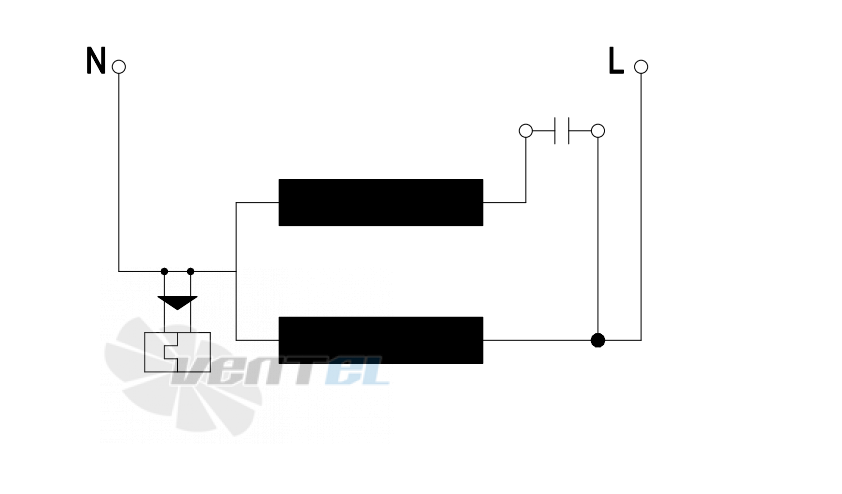

Схема электрического подключения

Расшифровка наименования

1) Тип

• A - осевой вентилятор
• S - осевой вентилятор с защитной решеткой
• W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

• D - Трехфазный двигатель
• Е - Однофазный двигатель с пусковым конденсатором
• G - ЕС-двигатель
• S - Двигатель с расщепленными полюсами
• Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя;

5) Код механического исполнения;

6) Код электрического исполнения;

7) Код вариантов механического исполнения.
